踏入2009年,今期已是第十四期的《电力快讯》 ,多谢读者一直以来的积极支持和鼓励。
新的《电力(线路)规例工作守则》已于09年2月出版,新工作守则是本署和业界共同努力的成果,今期《电力快讯》将会有专题概括介绍当中的主要修订。
回顾去年曾发生的电力事故,今期《电力快讯》会和大家分析两个个案,让大家了解意外的成因,以避免类似意外再次发生。今期亦有专题讲述注册电业承办商( REC )和注册电业工程人员( REW )的职责,供各读者详阅。
最后,编者在此祝愿各位读者继续装备自己,为提升本港电气安全和技术水平而努力!
电力快讯:
唐宁Leila :
Leila ,妳好!近年妳在歌影视多方面都有不俗的发展,相信一定是很忙碌的了,閒时会做些什么呢? | |
由于工作忙碌,閒时我喜欢在家中休息,家中各式各样的电气产品,为我提供了现代化和舒适的生活。 | |
提起电气产品,夏天将至,妳会否更换或加添一些夏季家庭电器呢? | |
为了响应环保及节约能源,我可能会购买一部电风扇,以减少开动冷气机。 | |
妳会到什么地方购买电气产品和对安全使用电气产品有什么心得呢? | |
我会到有信誉的店铺选购,以免购买到不符合安全规格的产品。另外,我亦非常注重安全使用电气产品,会按照说明书指示使用。 | |
最近,机电工程署在电视播出了一套新的宣传短片,内容是安全使用夏季电气产品,妳可以留意一下。另外在家居方面,会否因搬屋或翻新住所而进行装修工程呢? | |
本人就没有搬屋计划,但我有朋友需要全屋装修,有甚么地方需要注意呢? | |
一般人进行家居装修时,都可能比较注重美观,而忽略了电力装置安全的重要性。根据法例要求,装置拥有人必须聘请注册电业承办商进行电力工程,完工之后亦应要求该承办商发出完工证明书,以证明电力装置的安全。 | |
由于我们每天都会用电,所以电力装置的安全是非常重要。多谢你的提点,我会告知朋友须聘请注册电业承办商进行电力工程。 | |
多谢妳接受我们的访问,及对家居电气安全的注意。祝愿妳的演艺事业更上一层楼。 |
鸣谢: L & M Co. Limited.
2009年版的 《电力(线路)规例工作守则》 已经出版了,守则的软复本可于机电工程署网页免费下载,而其硬复本则可于中环花园道美利大厦402室政府新闻处刊物销售小组购买,亦可透过电话( 2537 1910 ) 、 网上政府书店或电邮: puborder@isd.gov.hk订购。
新的工作守则设有约两年的过渡期,于2011年3月31日后完成及连接电力供应的电力装置,包括新安装及进行改装的电力装置,都必须符合新的规定。
本署现正联同业界举办不同的研讨会和讲座,介绍新工作守则的修订详情。
本文会按照工作守则的章节次序概括介绍工作守则的主要修订内容, 《电力快讯》由下一期开始会重点讲述一些技术修订的细节。
修订部分 | 修订内容 | |
---|---|---|
守则2 | 释义 | 加入新的定义,包括「基本防护」 、 「故障防护」 、 「带电工作」 、 「汇流排槽系统」 、 「电轨系统」等 |
守则4 | 一般安全规定 | 加强进行电力工作的安全预防措施,例如避免带电工作和使用适当及足够的个人防护装备及合适的工具 |
守则8 | 隔离及开关 | 加强有关关闭电源作机械性维修及紧急开关的指引 |
守则11 | 对地漏电电流及接地故障电流 |
|
守则13 | 导体、接头及连接 | 纳入新电线颜色代码的要求 |
守则17 | 展示作识别及警告用的告示 | 同上 |
守则18 | 改装及增设 | 同上 |
守则21 | 检查、测试及发出证明书的程序 |
|
守则26A | 家庭用途的装置及用具 | 规定浴室内电路凡供电给高度2.25米以内、有外露非带电金属部分的电力器具,应由电流式漏电断路器保护 |
守则26I | 避雷装置 | 将参考标准更新为IEC 62305 、 BS EN 62305 、 AS/NZS 1768及NFPA 780 |
守则26K | 为建筑或拆卸地盘、或维修及测试而提供的临时供电装置 | 如以临时发电机供电,应使用TN-S接地系统 |
守则26L | 蒸汽浴装置 |
|
守则26M | 泳池及喷水池装置 |
|
守则26P | 可再生能源发电系统(新守则) |
|
守则26Q | 展览、表演、摊位及节日灯饰的临时电力装置(新守则) | 要求安装电流式漏电断路器、隔离设备、防风雨的器具等 |
附录9 | 注册电业工程人员/承办商的工作表现评分制度(新附录) | 加入这项制度的简介 |
附录12 | 应用本守则的例子 | 将如何界定非电气装置金属部分的电阻由21,000欧姆提升至45,000欧姆 |
附录13 | 电力线路测试记录表样本及核对表 |
|
附录14 | 参考资料 |
|
附录15 | 带电工作的安全(新附录) | 新增带电工作的条件及安全预防措施 |
附录18 | 固定电力装置所采用的新电线颜色代码-安装指引 | 为新电线颜色代码提供技术及安全指引 |
我们今期会为大家探讨两宗电力事故,希望各位能汲取经验,避免意外再次发生。

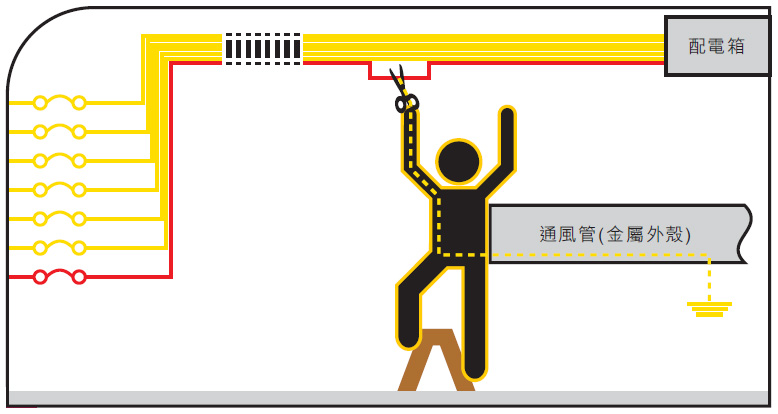

这宗电力事故涉及一项于商铺内进行的装修工程,事发现场的电力装置共备有七个配电箱,其中六个已就装修工程被关掉,而余下一个配电箱则仍然供电予装修工作之用。事发时一名工人正在进行电线拆除工作,该名工人于天花位置试图剪掉一些需要拆除的电线,但该条电线仍然带电,结果该名工人触电死亡(见示意图) 。
另一宗电力事故涉及一项于商场内进行的维修工程,一名注册电业工程人员发现一天花灯未能开启,于是爬上「假天花」打算进行检查。然而,当他接触到该天花灯的外壳时,突然触电死亡。
调查后发现,事故的成因如下:
综合以上个案,如注册电业承办商及工程人员留意下列要点,便可避免有关意外发生:
《电力(线路)规例工作守则》中守则4 「一般安全规定」说明,在可行情况下,必须待有关电力器具隔离后,才可在该电力装置上进行工作。注册电业工程人员应从上述意外中汲取经验,尽量避免在带电的装置上工作,且须严格遵守《工作守则》中守则4I的一般安全守则,包括:工作前先核对、隔离及锁定、确定不带电和采取适当安全措施。如电力工作涉及维修用户的配电板或掣柜,注册电业工程人员须将掣柜的总掣隔离及锁定。若不能避免带电工作,工程人员工作时须加倍小心,并按照新守则中附录15的要求及安全措施施工。

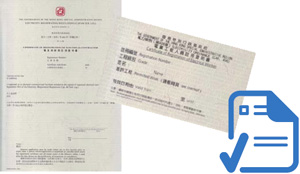

根据《电力条例》 ,电力工作必须由注册电业承办商及注册电业工程人员进行。因此,注册电业承办商及工程人员的技术质素及工作操守,对社会大众的电力安全有重要的影响。有见及此,我们在此跟各位分享以下注册电业承办商及工程人员之良好行为指南。
当承办商承接或立约进行电力工作,必须已向机电工程署注册为电业承办商。无论该承办商会直接进行电力工作,或将有关的电力工作分判给其他人士,都必须为注册电业承办商。另外,电业承办商须不时检查其注册之有效日期,并于注册届满前一个月,但不得早于该日期的四个月前,向机电工程署申请将注册续期。
当注册电业承办商与客户立约进行电力工作时,须注意以下事项:
当注册电业工程人员进行电力工作时:

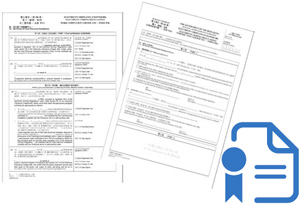

最后,注册电业承办商须将所有相关的证明书、测试报告、绘图等文件交回装置拥有人,同时根据《电力(线路)规例》第22条的要求,将有关记录之副本保存最少5年。
注册电业承办商及注册电业工程人员作为电力工程服务之提供者,应在提供服务时(即进行电力工作时)符合客户(消费者)的期望,并同时确保客户及工人本身之电力安全。藉 实行以上之建议,希望能提升各电业承办商及电业工程人员之质素,从而为公众提供更优质之电力工程服务。

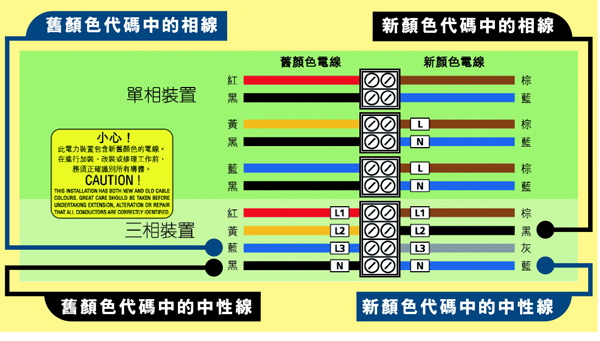

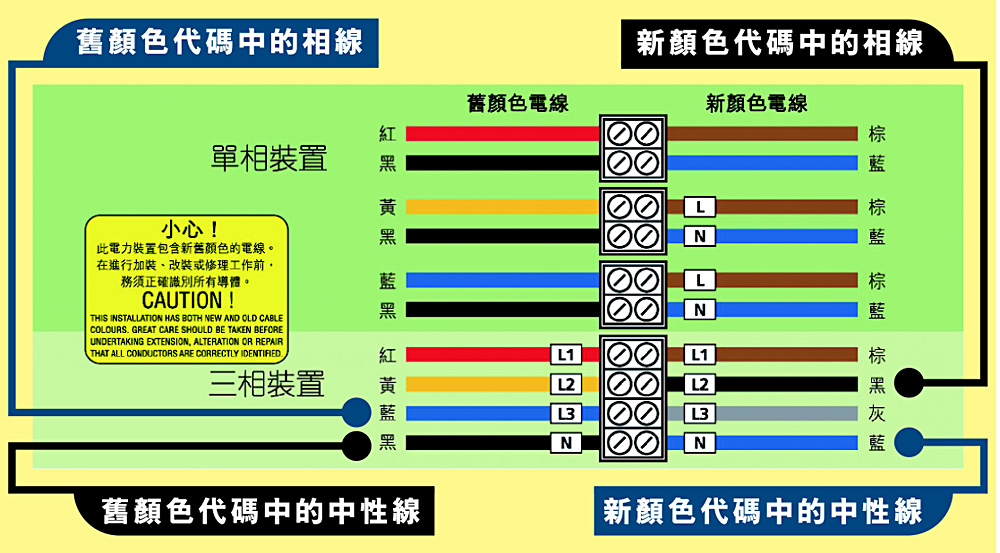

新电线颜色代码自2007年7月1日推行以来,进展顺利并且日渐普及。两年的过渡期即将完结,本署现提醒业内人士,在2009年7月1日或以后开始进行的电力工程,包括所有新安装、加装及改装的固定电力装置,只可使用新颜色电线,即棕、黑、灰(相线) 、蓝(中性线)及黄绿相间(保护导线) 。
在旧的电线颜色系统中,蓝色和黑色分别代表相线和中性线,但在新的颜色系统中则刚好相反,蓝色和黑色分别代表中性线和相线。为确保电力安全,电业工程人员应避免带电工作;在进行电力工作前,应先用仪表测试电线是否带电,不可认定黑色电线就无电;亦应正确识别所有导体,是单相装置的相线或中性线、或是三相装置的那一个相位。
由本署联同港九电器工程电业器材职工会及香港电器工程商会合办的大型电力规例研讨会,已于2008年12月8日晚假座香港理工大学赛马会综艺馆举行。当晚约有800名电业界人士出席,场面非常热闹。
今年研讨会的主题为「同心创建共保安全」 ,当晚本署三位工程师分别讲解了《电力(线路)规例工作守则》的修订内容、如何安全进行电力工作和建筑物能源效益守则及电气产品能源效益标籤的话题,参与人士均十分投入及留心聆听讲题的内容。为增强研讨会的互动性和趣味性,今年大会特别在每节讲题完毕后加插了问答游戏环节,并向答对题目的参加者送出纪念品。
本署将会继续为电业界举办技术研讨会,与电气业界保持互相交流,藉以促进业界的电气安全及技术水平。
为进一步令国内厂商了解香港的强制性能源效益标籤计划,本署联同国家质量监督检验检疫总局举办了一场「强制性能源效益标籤计划」及「电气产品(安全)规例」业界说明会。说明会于2009年1月6日在佛山市南海检验检疫局举行,有二十多间分布在珠三角的相关电气生产商派代表出席。在会中,本署详细讲述本港《能源效益(产品标籤)条例》的要求,以及「产品能源标籤实务守则」所提供的实务指引及技术细则,并介绍及鼓励厂商参与本港自愿性能源效益标籤计划。参与说明会的厂商代表们积极提问及热烈参与讨论。此外,本署亦讲述在本港供应电气产品时须符合「电气产品(安全)规例」的要求,以及解答电气生产商对有关规例的疑问。总括来说,透过这次说明会,促进了本港及内地在能源效益及电气产品安全上的了解和沟通。
国家质量监督检验检疫总局(国家质检总局)与本署于2009年2月25至26日在本港举行《机电产品安全合作安排》的第6次年度会议。北京总局、深圳局、天津局、江苏局及珠海局均派代表参加这次会议。质检总局代表团由刘世远副司长率领,本署则由何光伟署长亲自带领四个工作小组(包括电气产品、燃气具、电梯及能源效益) ,与国家质检总局代表团举行会议,进行工作检讨及加强两地的合作,透过深化信息通报、技术交流和培训,以及加强产品核证,对两地消费者在机电产品的安全及节能方面,提供更高及更有效的保障。
机电安全香港通2008
在2008年11月15及16日于香港铜锣湾维多利亚公园举行的机电安全嘉年华,是机电安全香港通2008其中一项主要活动,节目包括摊位游戏、歌星演唱、话剧汇演及设有大型吹气城堡和游戏的儿童游乐区,让市民一家大小寓教育于娱乐,增进不少机电安全和节约能源的知识,两天共有超过一万二千名市民参加了嘉年华。
本署电力法例部前任总机电工程师梁建民博士应香港电灯有限公司的邀请,主持于2008年10月10日举行的输配电科状态监测中心开幕典礼。该中心位于鸭 洲电灯大楼15楼,内设一系列输配电设备的状态监测仪器。开幕仪式后,由输配电科总建造及维修工程师介绍中心各样设施;其中包括监测地下电缆周边泥土温度的光纤电缆及聚乙烯绝缘电缆切片染色试验、输电变压器不正常可燃气体浓度、 132kV架空线避雷器状态及高压开关装置讯号同步、局部放电警报及内窥镜等。部分状态监测仪器是由电脑系统控制,如有不正常情况,会即时通知操作部门,进行紧急检查或维修。随着该中心的开始运作及日后进一步扩展,相信有助减少输配电设备故障及加强电力供应的可靠性。
为了提高电业工程人员的工作安全水平,并鼓励业界积极推行安全工作文化,本署将与业界联合举办「注册电业工程人员工作安全比赛」 。
工作安全比赛将会于本年年中开始接受报名,届时本署会致函邀请全港注册电业承办商提名其注册电业工程人员参加。比赛详情亦会在机电工程署网页( 主页 )公布,欢迎业界人士踊跃参与。
1. |
以下那类接地极材料可获接纳作为电力装置接地电极之用? |
|
2. |
在上升总线装置中,下列那类器件不适宜用作总开关掣? |
|
3. |
额定值超逾100安培(A)的低压控制和开关设备,须由背后或侧旁接近以便进行连接及维修工作,而在该设备背后或侧旁须留空最少____毫米(mm)的间隙空间。 |
|
4. |
使用5安培(A)、 15安培(A)或30安培(A)工业用插座的最终电路,过流保护器件的额定值不应超逾___安培(A) 。 |
|
5. |
根据《电力(线路)规例》 ,下列那些建筑物内的固定电力装置,须最少每年作一次检查,测试及领取证明书?(i)公众娱乐场所(ii)制造或贮存危险品的房产 (iii)设有高压固定电力装置的房产 (iv)学校 |
|
6. |
香港的新电线颜色代码全面实施日期为: |
|
(答案: 1B 、 2C 、 3A 、 4B 、 5A及6A )
为了使《电力快讯》的内容和机电工程署的服务更切合你的需要,我们期待收到你的宝贵意见。请于2009年5月30日或之前填妥以下表格 ,并以邮寄、传真或电邮方式送交本署电力法例部(见本页底部的联络资料) 。本署将以邮寄方式,向首500名 回复者送上精美礼品一份,以表谢意。
