在去年12月出版的《电力(线路)规例工作守则( 2003年版) 》中,本署把IEC 61024标准加列为避雷装置设计及安装的参考文件,亦把避雷装置须予检查和测试的元件核对表加入该守则内。今期《电力快讯》特别就避雷装置作一专题简述,以供业内人士参考。
不经不觉, 《电力快讯》出版至今已有两年,我们谨此多谢大家对本刊物的支持。为了不断改进,使本刊物的内容更切合大家的需要,我们期待收到大家的宝贵意见。烦请填妥最后部份的表格,并尽快送交本署电力法例部。
和很多艺人一样,郑希怡(Yumiko)因工作关系而独居,加上工作十分繁忙,平日无暇兼顾家中的大小事宜。但自从她在2002年参与本署的机电安全宣传工作后,已深深明白到家居机电安全的重要性。现在无论工作有多忙,她都不会忽视家中的机电安全。
今年初, Yumiko家中经常停电,但邻居却没有同样问题,为了安全起见,她决定请人进行检查。Yumiko在本署网页内很快便找到附近一个注册电业承办商,替家中的电力装置做检查。该承办商委派的注册电业工程人员到达Yumiko家中,很快便找出了一个漏电的电路,并发现问题所在。工程人员随即更换有问题的电线及修妥相关的电气设备,并细心地向Yumiko讲解一番。工作完成后,该承办商及工程人员签发了一张《完工证明书》给Yumiko,以证明有关电力工作符合法定的安全规格。工程人员还向Yumiko展示了一本《电力(线路)规例工作守则》,并告诉她本港对电力装置安全的要求相当高,注册电业承办商及工程人员会严格按照有关守则进行电力工作。
Yumiko对香港的注册电业承办商及工程人员信心十足,认为他们除了有专业知识外,更有一流的服务态度。
鸣谢: 音乐家
发型: Mike & Macro of Chin. G
化妆: Karry Wong
引言
闪电是一种自然现象,指在云内、云间或云与地之间在瞬间释放出非常大的电流。直接被雷电击中是十分危险的,人或动物都可能会因此死亡,建筑物亦可能会被损毁。间接雷击所产生的高感应电压、对地电位上升或经电缆或电话线等的涌流,亦可能对人构成危险,也会破坏大厦内的电气及电子设备。本文简述有关建筑物的避雷要求及BS 6651及IEC 61024标准所载的有关规定。
闪电的成因
在不稳定及潮湿的大气中,云层内的水滴及冰粒会在对流活动中产生电荷。当积累电荷所产生的电场强度大于一定的崩溃值时,云与云之间或云与地面之间就会出现闪电现象。在本港,雷暴(闪电和响雷)通常出现于春夏两季。根据香港天文台的记录,从4月到9月平均每月有5日录得雷暴。
IEC及BS标准的规定
现时,有关避雷的国家或国际标准已就建筑物的避雷原则和方法提供指引,这些标准包括国际电工技术委员会标准IEC 61024 、英国标准BS 6651、国标GB 50057 、澳洲标准AS 1768、新加坡标准CP 33及美国标准NFPA 780 。本港过去一直普遍采用BS 6651标准,不过,由于世界各国已趋向采用更多获广泛接纳的国际标准,因此,本署亦于去年12月出版的《电力(线路)规例工作守则( 2003年版) 》中将IEC 61024标准加列为避雷装置设计及安装的参考文件之一。
在详细设计避雷装置前,设计者应就建筑物的种类、受雷击的风险及可承受的风险等,评估有关建筑物是否需要避雷装置。
避雷终端
避雷终端一般置于建筑物的顶部,用作截取闪电,其设计通常由垂直或横向的导体或两者组合而成。 IEC 61024标准说明,我们应视乎要保护的建筑物的特性及易受损程度,来选择避雷终端。避雷终端的设计可单独或混合采用以下3种方法:保护角法、滚球法和网格法。
保护角法指装设避雷针或避雷杆,使需要受保护的建筑物的各个部分均处于如图1所示的保护层下。图中角度(角度符号)视乎避雷针或避雷杆顶端对所需保护的平面的高度( h )及所选定的保护级别(由1至4 )而定(详情请参阅IEC 61024-1标准内的表1 ) 。如建筑物的高度大于下文所述的圆球半径R时,则不宜采用保护角法。

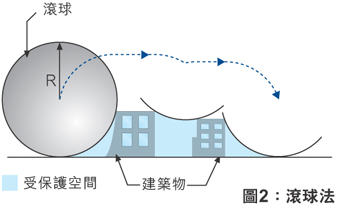

滚球法适用于形状较复杂的建筑物。如图2所示,一个半径R的球体沿着地面及建筑物四周和顶部滚动,简单来说,若要达成图中的受保护空间,则球体所能触及建筑物的每一点均须装有避雷终端导体。就图中两座建筑物而言,我们可沿着建筑物顶部的周边装设横向导体,至于顶部的平面部分,则可装设合适密度的网格导体(见下文) 。上述表1亦说明了R值和所选定的保护级别之间的关系。
网格法为作一般用途的方法,特别适合用作保护建筑物的平面部分,其设计是利用导体以打格的方式分布在建筑物的平面上(见图3 ) 。 BS 6651标准就典型建筑物而定的最大网格为10米x 20米,而IEC 61024-1标准的表1所列的最大网格阔度为5米到20米不等,视乎采用的保护级别而定。
避雷装置的保养
避雷装置应作定期检查、测试及维修,有关人士应制定定期维修计划,而每当装置受到雷击后,便应尽快进行检查。如建筑物曾作加建(例如装公用天线) ,避雷装置的保护范围便应延伸至新建的部分。
维修手册里应包含须予检查和测试的元件的核对表。本署已在《电力(线路)规例工作守则( 2003年版) 》加入有关的核对表,以供参考。检查人员应特别留意避雷装置是否有被侵蚀或接驳松脱,亦应留意建筑物表面近避雷装置的位置有否褪色及异常迹象。为确保避雷装置有良好的电气连续性,接地终端的接地电阻值及所有导体接合处和连接点的电阻值,都应加以量度。所有检查及测试的结果应妥为记录及保存,并应与上次记录作比较,以查看避雷装置有否老化或受到损坏。
为了安全起见,避雷装置的安装及维修工作都应在香港天文台没有发出雷暴警告的期间进行。
爱美是人的天性,大家都可能留意到一些美容院的激光脱毛及激光去皱广告。此外,本港在最近举办的一些大型汇演中(例如「香江明珠激光汇演」及「幻彩咏香江」等)都有采用激光技术。今时今日,激光技术已普遍应用于家居、商业、工业、学术、科研及医疗等方面。
到底激光是甚么呢?激光(俗称「雷射」 )的英文名称「LASER」,是「 Light Amplification by Stimulated Emission of Radiation 」的首字母缩合词,意思是指通过受辐射激发而产生或放大的光波。激光光线是一种非电离电磁辐射,其范围包括紫外光、可见光,以至红外光。激光是一种单色、单向和高凝聚性的光束。
国际电工技术委员会( IEC )的标准根据激光输出的功率或能量,按产品对人体(特别是眼睛及皮肤)造成伤害的能力,分为以下4个主要类别,分类的数字越大,潜在的危害也越大:
无论使用何种类别的激光产品,我们都应该遵守有关的操作守则,并采取适当的安全措施。早前报章报道,有市民因自行拆开VCD机维修,却不慎被机内发出的激光射进眼睛,令眼球组织严重受创,因而失明。激光产品所造成的伤害实在不容忽视。现时,负责规管本港激光产品安全的政府部门及其执行的法例如下:
另外,卫生署亦正积极考虑规管医疗仪器(包括配有激光组件的医疗及美容器材)的安全。
政府于1991年制定了一份《激光安全守则》 ,由于激光应用的安全标准日新月异,本署现正修订这份守则,预计将于本年下半年完成。本署作为「政府激光安全主任」 ,除为其他政府部门及「半官方」机构提供技术支援外,亦会就激光的安全使用为市民提供意见,以保障公众安全。
根据《电力(线路)规例》的规定,固定电力装置的安装、加装、改装或维修工作完成后,必须由注册电业工程人员在通电以供使用前作检查及测试。检查及测试满意后,注册电业承办商及工程人员须签发《完工证明书》 (表格WR1 )给装置拥有人,以确认电力装置符合法定的安全规格。
本署去年制作有关的电视及电台广告,向市民宣传上述讯息。请提醒装置的拥有人,他们无须递交《完工证明书》到本署,但应将之妥为保存,以供日后参考之用。
该规例亦规定,注册电业承办商须保存过去5年内(或由注册成为电业承办商时起计)其雇员所进行的电力工作的所有纪录。注册电业承办商应严格遵守上述规定,以免受到纪律处分。
根据《电力(注册)规例》的规定,注册电业承办商及工程人员的注册有效期为3年,而续期申请则须于现有注册期满当日起计最少1个月前递交(但不得早于4个月前) 。
位于香港铜锣湾加路连山道98号的机电工程署客户服务部
已注册人士如欲申请注册续期,可将填妥的表格1 (承办商)或表格8 (工程人员)连同申请费用,亲自或以邮寄方式递交至本署客户服务部办理。有关表格可于本署客户服务部或各区民政事务处谘询服务中心索取,又或于本署网页或政府表格网页内下载。申请人亦可选用以电子方式申请注册续期(详情请参阅下一简讯)。
本署预计今年会有大量的注册续期申请,为纾缓可能出现的挤拥情况,本署会增加人手及柜位,并加设申请表格收集箱,以方便申请人士。已注册人士应按时递交注册续期申请,逾时者须重新递交新的注册申请。任何人没有有效的注册而进行电力工作均属违法,初犯者最高可被罚款50,000元及监禁6个月。
办理下列手续的人士, 除可递交书面申请外, 亦可选用以电子方式向本署提交申请:
申请人可于政府表格网页内下载有关的电子表格及所需的工具软件(有关电子表格的详细资料亦载于该网页内) 。填妥电子表格后,申请人须以有效的数码证书于表格内签署,然后以电邮方式递交至本署办理。若提交的电子表格没有数码签署,申请人须亲身领取有关的证明书,并须带备所需的证明文件正本,以供本署核实。如欲申请数码证书,可到香港邮政的网页浏览有关详情。
在收到电子表格后,本署会向申请人发出认收电邮,并告知缴费方法。一般而言,本署在审批申请后,便会以挂号邮件方式将有关的证明书寄交申请人。
上一期《 电力快讯》 曾提及, 本署会在日后的一系列公众教材内, 采用世界着名的「 花生漫画/ PEANUTS 」 人物( 包括着名卡通「 史诺比/ Snoopy 」 ), 希望增加趣味性, 令我们能更有效地向市民宣传家居电气安全的知识。 到目前为止, 本署推出了共10 款有关的教材( 包括7 款海报、 1 本小册子及2 款单张) , 其内容涵盖不同的家居电气安全范畴。
PEANUTS© United Feature Syndicate, Inc.
www.snoopy.com
A Licensing Programme of RM
机电工程署副署长何光伟先生向Snoopy颁授「 2003/2004年度香港电气安全大使」委任状
上述海报和小册子(合共约300,000份)已于全港各区张贴或派发(主要包括公共屋和私人大厦、政府设于公众地方的海报张贴处、各区民政事务处谘询服务中心,以及本港两间电力公司的客户服务中心等)。
鉴于近年曾发生使用花洒式电热水器的意外,本署特别推出了2款以安全使用这类电热水器为主题的单张(合共约242万份) ,并委讬两间电力公司于去年9月至12月随电费单派发给用户。
除上述Snoopy教材外,为提高巿民对家居电气安全的意识,本署于去年11月至12月在各地铁站大堂内张贴「大厦电力装置定期检查」的广告,亦于本年1月至2月在地铁车厢内张贴「适当保养家用电器」及「适当使用家用电器」的广告。
市民在内地购买电器回港使用的情况日渐普及,有鉴于此,本署由本年2月开始,一连3个月在九广东铁的车厢及罗湖站大堂内,张贴「做个精明消费者.只选购安全电器」的广告,提醒市民购买符合本港安全规格的电器回港使用。另外,相关的海报亦已由本年3月开始在罗湖联检大楼内张贴。
从不同渠道收集的回应显示,上述Snoopy教材及广告深受市民欢迎。为表扬Snoopy及他在「花生漫画」中的朋友在推广本港家居电气安全的贡献,本署于去年11月2日举办的「机电安全嘉年华2003 」中,特别向Snoopy颁授委任状,委任他为「 2003 / 2004年度香港电气安全大使」 。
地铁站大堂内的「大厦电力装置定期检查」广告
地铁车厢内的「适当保养家用电器」及「适当使用家用电器」广告
本着「 机电安全. 从小做起」 的理念, 本署于去年7 月推出了一个电气安全大使计划, 由年青的学前教育工作者出任安全大使, 到访全港各区的幼稚园/ 幼儿园, 透过有趣和生动的故事讲述、 安全示范及集体游戏, 向学生灌输家居电气安全的知识。 每名参与的学生均获赠一份非常有趣及带有安全讯息的Snoopy 纪念品, 希望藉此将家居电气安全的意识深深留在他们的脑海里。 直至本年3 月底, 安全大使共到访了172 间幼稚园/ 幼儿园( 超过3 万名学生) 。 鉴于学生的反应十分热烈, 本署已决定将这个计划延长至2005 年3 月, 以便更多学生能从中获得家居电气安全的知识。
《 电力条例》 之下的《 供电电缆( 保护) 规例》 已于2001 年4 月1 日起全面实施。 该规例旨在规管在供电电缆附近进行的工程, 以防止发生电力意外和停电事故。 「 供电电缆」 是指本港两间电力公司所拥有的地下电缆及架空电缆。 该规例规定, 任何人在进行上述工程前, 必须先采取一切合理步骤, 并在施工期间采取一切合理措施, 以防止任何电缆受到损毁。 就地下电缆而言, 合理步骤包括聘用合资格人士, 以确定电缆的准线及深度。 该规例的最高罚则为罚款200,000 元及监禁12 个月。 为配合该规例的实施, 本署出版了一本《 有关在供电电缆附近工作的实务守则》 ,详细订明符合法定要求的工作程序和方法, 并提供技术指引, 以供业界人士参考。
该规例实施至今已初见成效, 过往3 年, 供电电缆损毁事故的数目已大幅减少( 见下图) , 但要继续成功执行该规例, 实有赖各工程承办商、 顾问公司及电力公司等人员通力合作, 提高安全水平, 以免因电缆受损毁而发生意外及停电事故。 此外, 有关的承办商和工程人员须遵照实务守则的规定, 亦须培养安全文化及改善工作方法。 根据以往经验, 要防止发生意外, 最重要的是妥善策划工程, 确保前线人员有足够的供电电缆资料, 并贯彻执行必需的安全预防措施。 本署会继续透过各种途径宣传该规例的规定, 并会采取必要的执法行动, 务求进一步减少供电电缆受损毁的事故数目。
供电电缆被第三者损毁的统计图
升降机及自动梯安全并非由《 电力条例》 规管, 而是由《 升降机及自动梯( 安全) 条例》 规管。 根据后者的规定, 只有下列人士才可进行升降机或自动梯( 包括其内的电力装置) 的工作程:
由2001 年开始, 本署每年均与港九电器工程电业器材职工会及香港电器工程商会合办大型研讨会, 藉此加强与业界的沟通及提升业内人士的专业水平。 最近一次的研讨会于去年11 月14 日晚上在香港理工大学赛马会综艺馆顺利举行, 内容包括有关《 电力( 线路) 规例工作守则》 的修订大纲、 电力工作安全守则、 漏电断路器的应用, 以及避雷装置的检查和测试等的专题讲解。 当晚入场的业界人士约有900 人,他们对有关讲题甚感兴趣, 并在答问环节中踊跃发问。 每次研讨会完毕后, 本署均把有关资料上载至本署网页,以供业界人士参考。
为了不断改进,使《电力快讯》的内容更切合你的需要,我们期待收到你的宝贵意见。请于2004年6月15日或之前填妥意见表格 ,并以邮寄、传真或电邮方式送交本署电力法例部(见以下联络资料) 。本署会以邮寄方式,向首500名回复者送上精美的Snoopy锁匙扣一个,以表谢意「见注1 」 。
注1 : 如非首500 名回复者, 恕不另函通知。
