《电力快讯》得到大家的支持,每期都收到很多读者来信给予评价和提出建议。你们的宝贵意见, 对持续改善本刊的内容有莫大俾益。归纳过去数期的意见,不少读者都希望本刊多报导一些有关电力意外和事故分析的资讯,让业界朋友从中汲取经验,避免重蹈复辙。因此,本期「专题」搜集了以往三年的电力意外资料,分析每项事故的成因,及针对各类意外提出改善建议。此外,鉴于去年冬季发生了几宗涉及花洒式电热水器的电力意外,另一编专题文章重点介绍有关花洒式电热水器的安 全须知,以供大家参考。
为了不断提升本港的电气安全水平,本署在电力规管方面做了大量工作,包括修订《电力(线路) 规例工作守则》 、协助大厦业主完成电力装置的定期检测、实施电气产品须符合新版国际安全标准、 以及与业界合办大型技术研讨会等, 「简讯」和「预告」会为大家详尽报导。
香港一般家庭所安装的储水式电热水器,部份属于花洒式电热水器(又称低压型储水式或开放式) 。一般的花洒式电热水器除了有冷热水管、冷热水混合水龙头、花洒头及由恒温器控制的发热管外,亦装有过热断路器。虽然这类热水器设有适当的保护装置,但过往亦曾发生因不正确安装而导至的电热水器意外。
一般花洒式电热水器的设计是供水予花洒作淋浴之用,但有些人士却将热水器连接至洗手盆,这些改动便要接上一般的开关水掣,而这接驳工作便是导至意外的成因。

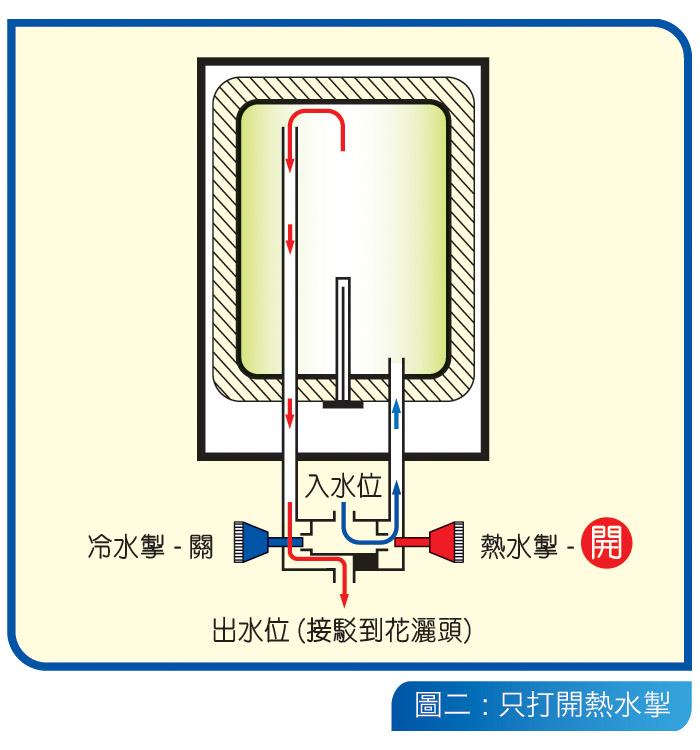

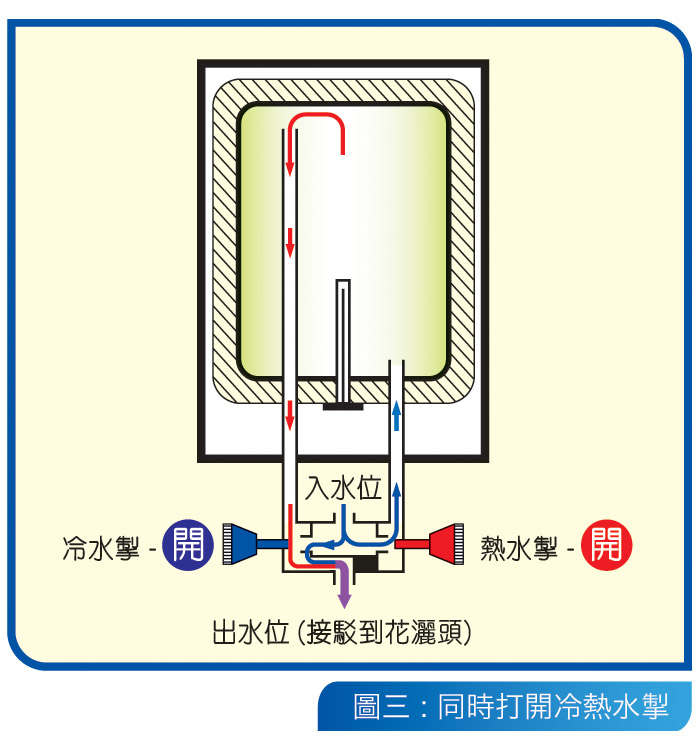

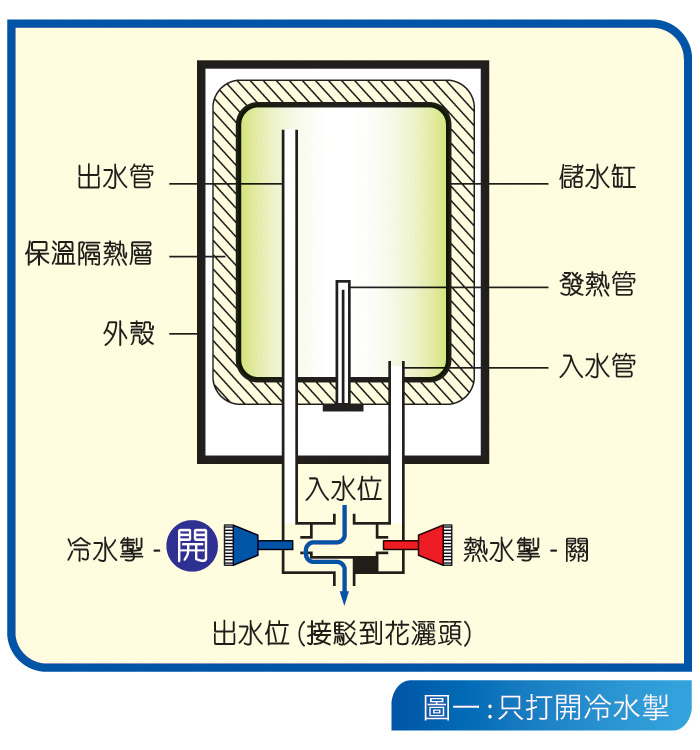

花洒式电热水器的出水混合掣并不是一般的水掣,它的热水掣是安装在冷水进入热水器的途径上,而热水流出热水器的途径上是并没有任何水掣的。若只打开冷水掣,冷水会直接经混合掣流出(图一) 。而当只打开热水掣,冷水会从储水缸的底部进入电热水器,缸内的热水会从顶部的出水管经混合掣和花洒头流出(图二) 。若同时打开冷热水掣,冷水便会进入混合掣内,与从储水缸流出的热水混合,把出水调较至合适的温度(图三) 。
当电热水器在备用状态(即冷热水掣均被关上) 、而储水缸正在加热时,储水缸内的水受热后会轻微膨胀。由于储水缸经混合水掣至花洒之间没有一般的水掣,缸内的压力便从花洒头排出。所以当热水器正在加热时,花洒有小量水滴流出属正常现象.不应因此在出水位装上一般的开关水掣。

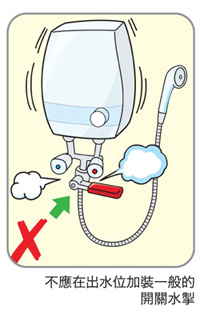

假如在出水位加装一般的开关水掣,当恒温器和过热断路器发生故障而未能及时截断电源时,发热管会持续加热,储水缸内的压力无从释放,因而发生爆炸。因此, 花洒式电热水器的出水口并不能加装任何开关水掣,例如接驳至洗手盆或浴缸 。
安装花洒式电热水器必须由注册水喉匠及注册电业工程人员分别负责其水管及固定电力装置的安装。当注册电业工程人员安装花洒式电热水器时, 须将热水器有效地接地 ,并检查电热水器是否正常操作(包括恒温器的操作) ,及应提醒用户不可改用非原装的开放式混合水龙头或花洒配件,或于热水器出口加装开关水掣。当维修花洒式电热水器时,工程人员应按原厂指引修理电热水器,特别留意热水器的电力及喉管安装是否正确,恒温器是否仍然操作正常。若有需要,便要向有关的代理商或制造商查询。倘若发现热水器的出水喉管安装不正确时,请提醒用户立即聘用注册水喉匠纠正,以免酿成意外。

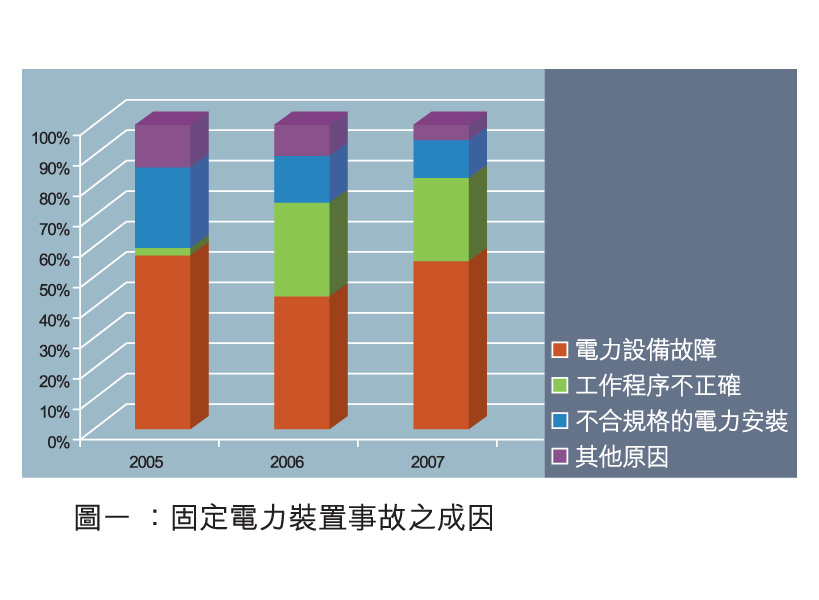

近年牵涉固定电力装置的意外数字有轻微上升的趋势。根据200 5年至2007年的记录,导致电力事故的成因主要有下列数项:
大部分由电力设备故障所引起的事故皆由于设备缺乏适当维修所致。根据《电力条例》规定,电力装置拥有人必须为其拥有的固定电力装置作定期检测。注册电业工程人员,应根据《电力(线路)规例工作守则》内之测试程序,仔细作出检查。我们亦希望电业工程承办商能主动提醒客户定时为其固定电力装置进行检测及维修。
不合规格的电力安装也是导致电力事故之主要原因。不合规格的地方包括设计上的错误及于安装时未有依照《电力(线路)规例》之要求。最常见的问题包括:
这些问题一般都不会造成即时危险,但由于未有为固定电力装置提供足够保护,当工人在该电力装置上工作或发生其他事故时,这些隐藏问题便会变成「杀人陷阱」 ,危害工人及其他人士的安全。因此,各注册电业工程人员必须确保电力装置依照《电力(线路)规例》之要求安装。
另一个导致电力事故的主要原因是电业工程人员没有采取正确的工作程序。这类事故往往造成直接的人命伤亡。根据以往事故的调查,最常见的不正确工作程序包括:
以下是一宗因注册电业工程人员在工作时未有将电源适当地隔离而引致之电力事故:
事发时一名注册电业工程承办商正为楼宇中的分层电掣进行电巴更换工作。有关的注册电业工程人员没有跟大厦管理公司安排切断大厦上升总线的电力供应,只将该电掣关掉便开始工作,而没有将「掣前来电」切断及隔离。结果该工程人员于工作时误触掣前的电巴,引致短路及「抢火」 ,令他的面部及手部被严重烧伤。
检讨以上个案,注册电业承办商及工程人员应留意以下要点:
鸣谢:BMA娱乐集团
《电力(线路)规例工作守则》中守则4「一般安全规定」说明,在可行情况下,必须待有关低压电力器具隔离后,才可在该电力装置上进行工作。注册电业工程人员应从上述意外中汲取经验,尽量避免在带电的装置上工作,且须严格遵守守则4的安全规定,包括:工作前先核对、隔离及锁定、确定不带电和采取适当安全措施等。

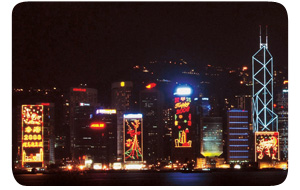

为迎接圣诞、新年等节日的来临,不少商场和屋苑均会安装精致夺目的灯饰作为布置,增添节日气氛。如节日灯饰安装在公众地方,为保障公众人士和楼宇的电力安全,应由注册电业承办商和工程人员安装,在完成适当测试和检验后才可通电,并须向装置拥有人提交完工证明书(表格W R 1 ) 。此外,安装节日灯饰时亦应留意以下要点:
自2008年1月1日开始,在本港出售的电风扇、抽气扇,须符合新版国际电工委员会的标准IEC 60335-2-80 : 2002版。而根据机电工程署与业界达成的共识, 自2008年12月1日起,将全面进口其余6 6类符合新版国际电工委员会标准IEC 60335系列的电气产品 。

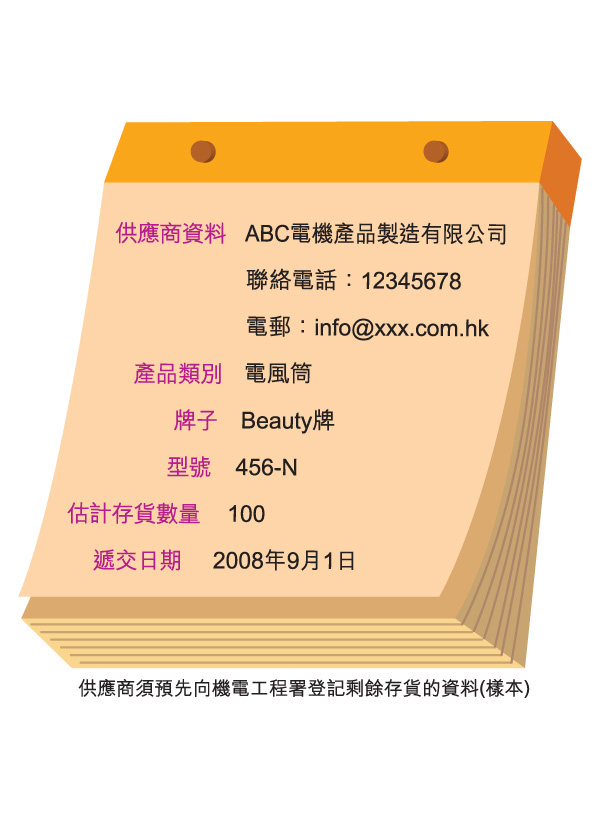

至于已进口而又符合旧版标准电气产品的剩余存货,机电工程署与业界亦已达成共识,供应商仍可于市场供应已登记符合旧版标准的剩余存货;但供应商必须于今年9月1日至11月30日期间,预先向机电工程署登记有关剩余存货,并递交下列表格样本内的资料,才可继续供应。若供应商仍未登记,请紧记于11月30日或之前登记有关资料,否则,由12月1日开始,他们只能在市场上供应符合新版国际电工委员会标准IEC 60335系列标准的电气产品。
个别产品须符合标准的详情, 请按这里查看。
政府现正透过《能源效益(产品标籤)条例》 (第5 9 8章)推行强制性能源效益标籤计划。在首阶段计划中,三类订明产品包括冷气机、冷冻器具及紧凑型荧光灯(悭电胆)在香港供应前,必须先附上能源标籤。

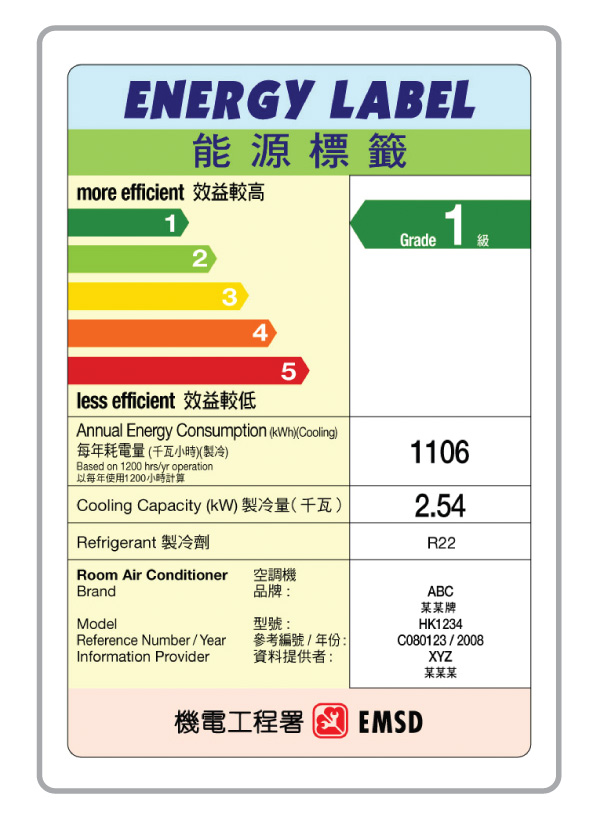

能源标籤把能源效益分为五级。产品如获第一级能源标籤,表示该产品能源效益最高,如获得第五级能源标籤,则表示该产品的能源效益最低。
制造商或进口商供应的产品必须属已获机电工程署按其姓名或名称编配参考编号的表列型号,并附有能源标籤。而产品制造商或进口商以外的人士所供应的产品必须属已获编配参考编号的表列型号,并附有能源标籤。
《能源效益(产品标籤)条例》已于2008年5月9日刊宪。刊宪后有18个月宽限期,让业界为遵从有关规定作好准备。宽限期将于2009年11月8日届满。
有关计划详情,请按这里查看。
《电力(线路)规例工作守则》自1992年首次出版以来,一直被广泛采纳为本地的电气标准。为紧随国际电气安全标准及电机业最新技术的转变,本署现正联同业界团体就2003年版的工作守则进行新一轮的检讨及修订工作。预计修订工作将于今年年底前完成,而新的工作守则将于下年年初出版。当新的工作守则定稿后,我们会举办研讨会讲解有关的修订内容。
主要草议中的修订均为了进一步提升电业工程人员和市民大众的电气安全。例如,我们会为展览、表演、摊位、节日灯饰等临时电力装置订立新指引,要求安装电流式漏电断路器、辅助等电位接驳及适当的隔离设备。我们亦会要求可再生能源发电系统按照本署能源效益事务处出版的《可再生能源发电系统与电网接驳技术指引》设计及安装。此外,如上期《电力快讯》的预告,我们建议提升最低绝缘电阻值(要求低压电路的最低绝缘电阻值由0.5兆欧提高至1兆欧) 、更新浴室电气设备的安装要求(要求安装电流式漏电断路器) 、纳入最新的避雷标准(国际标准IEC 62305 )等。有关各项修订内容,请留意本署的公布。
根据《电力条例》及其附属《电力(线路)规例》,一般大厦的公用固定电力装置最少每5年进行1次检查、测试及申请加签证明书,目的为了保障大厦业主及使用者的安全及防止发生电力意外。
根据过往经验,对于一些没有成立业主立案法团的大厦,在统筹大厦电力装置检测工作上往往遇上困难。因此,机电工程署对未能安排有关定期检测的大厦业主加强执法的同时,亦十分重视以教育及劝喻的方式,协助大厦业主尽快完成有关的定期检测工作,以符合法例的要求。本署在进行大厦电力装置巡查时,会主动探访大厦各业主,向他们解释法例要求、如何安排电力定期检测工作及提供相关的技术意见。此外,本署亦经常与各区民政事务处、屋宇署、香港房屋协会及市区重建局合作,参与大厦业主的会议,向他们提供多方面的协助,例如:本署可提供技术上的意见、民政事务处可提供组织业主立案法团上的协助、屋宇署、香港房屋协会及市区重建局的维修楼宇贷款计划可提供财政上的支援。
本署为电业界举办的大型技术研讨会,将于本年12月8日晚上7时假香港理工大学赛马会综艺馆举行。本署希望透过此技术研讨会,为业界人士提供最新的安全和技术讯息,并保持互动的沟通。 一如既往,本署与港九电器工程电业器材职工会及香港电器工程商会联手合作筹办此技术研讨会,经两会代表及本署筹办委员会商议后,拟定今年的研讨会讲题如下:
为了鼓励出席人士更投入讲题内容,大会将于研讨会过程中加入问答环节,向在场人士提出与讲题相关的问题,被选中的人士如答对提问,便可获得精美纪念品乙份。此外,每位出席者,在研讨会完成后交回意见调查问卷,亦可获得纪念品乙份。希望大家鼎力支持,积极参与此技术研讨会。
有兴趣出席此技术研讨会的人士,欢迎向上述工会
(电话: 26261927或23939955 )或商会(电话: 25720843 )查询。
机电安全香港通2008是机电工程署联同在电力、气体能源、公共交通、公共屋和游乐设施领域中的18间主要机构与及电器、机械工程/产品商会共同协办的大型宣传活动。其中包括学校话剧、填色比赛及网上问答比赛等,将于本年9至12月进行。而在1 1月15及16日于维多利亚公园举行的机电安全嘉年华2008更是整个活动的高潮,嘉年华将设有摊位游戏、歌星演唱、话剧汇演及儿童游乐区,欢迎市民大众参加。
有关机电安全香港通2008的详情,可按这里查看或致电香港政府热线1823查询。
1. |
以下那一种金属部分不需使用等电位接驳导体连接至总接地终端? |
|
2. |
测试避雷装置时,截断与总接地终端的连接后,所量得的接地终端网络电阻不得超过__欧姆。 |
|
3. |
额定值在__安培( A )或以上的总开关掣,应在其附近展示主配电系统的电路图。 |
|
4. |
《电力(线路)规例》规定「公众娱乐场所」的固定电力装置必须每__最少进行一次检查、测试及领取证明书。 |
|
5. |
在设计临时供电系统时,下列那一项是不正确的? |
|
(答案: 1D 、 2B、 3B 、 4B 及 5C)
了不断改进,使《电力快讯》的内容更切合你的需要,我们期待收到你的宝贵意见。请于2008年11月30日或之前填妥意见表格 ,并以邮寄、传真或电邮方式送交本署电力法例部(见以下联络资料) 。本署将以邮寄方式,向首500名 回复者送上精美礼品一份,以表谢意。
