专题
简讯
花絮
专题1 - 《电力（线路）规例工作守则》2009年版﹣重点修订细节（第二篇）
今期《电力快讯》会继续介绍一些工作守则主要修订的细节。
守则11F - 辅助接驳
- 在附录12C的应用例子中，如何界定非电气装置金属部分的绝缘电阻由21,000欧姆提升至45,000欧姆。
除了以上数值的改变外，工作守则的条文并无不同：非电气装置金属部分如与外露非带电金属部分可同时接触得到（注：一般定为在2米距离以内） ，应加装辅助等电位接驳（俗称“水线” ） ；附录12C补充说明，在最恶劣的情况下量度，金属部分和总接地终端之间的绝缘电阻如仍大于某个数值，则该金属部分便可界定为不属于非电气装置金属部分，毋须加装“水线” 。
绝缘电阻数值的转变是因应相关国际标准的更新而作出的（见附表） 。有关理论请参考《电力快讯》第1期 。
有关“水线”的条文，是为涵盖所有情况而订立的一般指引，电力装置的拥有人（包括业主立案法团、物业管理公司等）及注册电业承办商可按照实际情况，从安全及风险管理的角度考虑相关电力器具发生故障时对住客、公众及员工的危害，决定个别金属部分是否需要加装“水线” ，以及有否需要采取相应的安全预防措施。
| 国际标准 |
IEC 479-1:1994 |
IEC 60479-1:2005 |
| 接触电压 （ 50/60赫兹交流电） |
220伏特 |
225伏特 |
| 手至手的最低身体阻抗 （百分之九十五的人） |
1,000欧姆 |
775欧姆 |
| 通过人体的最大 “安全电流” |
10毫安 |
5毫安 |
研究电流对人和家畜影响的国际标准新旧版本对照
《电力快讯》第1期曾详细讲解有关辅助等电位接驳的理论
守则13 - 导体、接头及连接
守则17 - 展示作识别及警告用的告示
守则18 - 改装及增设
为配合新电线颜色代码的实施，守则13 、 17 、 18及附录13 （核对表） 、附录18 （安装指引）相应地作出了修改，其技术及安全规定与《电力（线路）规例工作守则》2003年版的2007年第1号修订相同。
守则21 - 检查、测试及发出证明书的程序
- 守则21B ( 5 )将一般低压电路的最低绝缘电阻值由0.5兆欧提升至1兆欧。
由2011年3月31日起完成及连接电力供应的电力装置，在绝缘电阻测试中，不超逾500伏特低压电路的最低绝缘电阻值将增加至1兆欧，这个要求与最新的英国布线规例、澳洲布线规例等参考标准相同。 （注：上述日期前完成及连接电力供应的电力装置，仍可沿用旧版工作守则0.5兆欧的要求。 ）
虽然旧版工作守则没有特别规定，业界大多会为保护继电器进行次级注电试验，新版工作守则明确要求进行这项测试。
守则22 - 备置及保存记录
本署近年已规定大家在提交「定期测试证明书」 （表格WR2 ）时，除以往工作守则要求的线路图及核对表外，另须呈交包括分支电路及最终电路的测试数据。新版工作守则清楚讲述了这个要求，并于附录13加入电力线路测试记录表的样本。
守则26A - 家庭用途的装置及用具
- 守则26A ( 3 ) ( a )参考了最新的《英国电机工程师学会布线规例》 ，规定要为浴室内的固定电力器具安装电流式漏电断路器（ RCD ） 。
旧版工作守则已规定插座电路应以电流式漏电断路器作保护，而在新的要求下，非插座电路如供电给浴室内高度2.25米以内、有外露非带电金属部分的电力器具（例如电热水器、灯具等） ，亦应由漏电断路器保护。
专题2 - 新电线颜色代码的留意事项
新电线颜色代码自2007年7月1日推行以来，本署不时接获业界及市民的各样查询，藉此向各位介绍3个较为常见的问题。
Q1.
|
电路应如何编号？
|
| |
电路的编号并非本署所规定，只要能够清楚识别便可，例如以往使用“ R1 ” 、 “ Y1 ” 、 “ B1 ” ，现在则普遍使用“ 1L1 ” 、 “ 1L2 ” 、 “ 1L3 ”或“ L1-1 ” 、 “ L2-1 ” 、 “ L3-1 ” 。 |
Q2.
|
插座的相位识别标志应怎样做？
|
| |
插座应以适当的相位编号（即L1/L2/L3 ）或颜色（即棕/黑/灰）来标记，例如由“灰”相供电的插座，可加上“ L3 ”标记，或以灰色贴纸标示。 （注：无论插座是从哪一个相位取电，电线本身均应是棕色。 ） |
Q3.
|
哪些装置要使用新电线颜色代码？
|
| |
由2009年7月1日开始进行的电力工程（包括新安装、加装及改装工程） ，如要安装或更换电线，只可使用新颜色电线，现有电力装置内的旧颜色电线无须特意更换为新颜色电线。另外，临时电力装置亦须要符合相关规定。 |

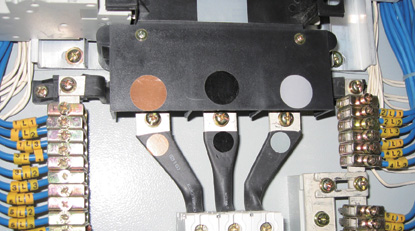

新电线颜色代码的电路编号（仅供参考）
简讯1 - 电动车辆充电设施的技术指引
行政长官于去年10月发表的施政报告中指出，政府正研究推广电动车辆的策略和具体措施。众所周知，电动车辆由电池推动，故充电设施是不可或缺的。谨请注意，充电设施（包括充电站及相关的供电系统）乃为电力装置，须受《电力条例》所规管。为确保电动车辆充电设施的操作安全，本署于2010年2月就安装该些充电设施发出了技术指引，以供业界遵从，大家可从本署网页下载 。
专题2 - 强制性能源效益标籤计划第二阶段
「强制性能源效益标籤计划」首阶段，涵盖空调机、冷冻器具和悭电胆三类产品，并已于2009年11月9日全面实施。目前，在本港供应的这些产品均须贴上能源标籤，让消费者知悉有关产品的能源效益表现。
政府亦已推出计划的第二阶段，扩大涵盖范围至另外两类电气产品，即洗衣机和抽湿机。立法会已通过有关法例的修订，计划的第二阶段于2010年3月19日开始，并有18个月宽限期。
公众人士和业界可于机电工程署网址获得有关该计划的资料。如有查询，可致电机电工程署能源效益事务处（电话： 2808 3465 ） 。
专题3 - 注册电业工程人员申请- 工作经验证明文件
电业工程人员于申请注册时，须向机电工程署呈交雇主文件以证明申请人的电力工作经验。有关证明文件需由其雇主的认可人士发出，并清楚指出申请人过往的电力工作经验，包括：
- 雇主名字及注册电业承办商编号；
- 申请人的个人资料，包括姓名及身份证号码；
- 受雇的职位及时间；
- 电力工作经验详情，如电力工作种类及各项工作之时间(包括开始及结束日期) 、进行电力工作之位置、涉及电力装置种类、电压及电流值、及监督申请人进行电力工作之注册电业工程人员的资料(包括姓名及注册电业工程人员编号) 。
另外， 《电力条例》规定只有注册电业承办商才可承办电力工程业务或立约进行电力工作。因此，有关雇主于申请人从事电力工作的整段时间内，均需为有效注册电业承办商，或有关人士需向机电工程署解释如何合法地从事电力工作。申请人如未能按上述要求提供资料，有关申请可能不获审批，而已缴交的申请费用亦不会获发还。
以上要求已上载至机电工程署网页以供业界参考。
专题4 - 注册电业工程人员申请- 行使假工作经验证明文件
根据《电力(注册)规例》 ，任何人于申请注册为电业工程人员时，须向机电工程署呈交电机工程学学历及电力工作经验证明文件。本署于去年发现有多名人士以虚假文件作为电力工作证明申请注册，经本署调查后，发现有申请人未曾受雇于某注册电业承办商，但仍要求该公司负责人作出虚假声明以证明其曾于该处工作。
本署于确认个案后，经由廉政公署跟进及调查，并发现该个案共涉及九名申请电业工程人员注册的人士及一名注册电业承办商的负责人。涉案人士最后被控以串谋诈骗罪，分别被判处入狱三个月及社会服务令。
现提醒各注册电业承办商负责人及各注册电业工程人员，作出任何形式的虚假声明以协助其他人作为申请电业工程人员注册的工作证明，或使用有关虚假文件用以申请注册，均属违法，一经定罪，可处监禁12个月及罚款。
专题5 - 审核及加签定期测试证明书
本署于近期审核证明书之加签申请时，发现有个别人士及承办商在进行电力装置定期检测及签发证明书时，违反以下的规定：
- 注册电业工程人员为不符合其有权从事级别的电力装置进行检测及发出证明书，同时，承办商未能即时纠正此违规行为及在该定期测试证明书上加签；及
- 部分测试结果未能符合《电力(线路)规例工作守则》的相关规定，例如：接地故障环路阻抗超出可容许的最大数值。
本署已根据《电力条例》的规定，对有关人士及承办商采取适当的纪律处分或检控行动。
专题6 - 家用电气产品的电磁场安全标准
除《电气产品（安全）规例》另有规定外，一般而言，供应商应确保其供应的家用电气产品须符合适用的国际IEC安全标准（或其他等同的国际标准，例如欧洲安全标准）所载列的最新规定。同时，家用电气产品的电磁场不得发出可能对公众构成危险的辐射。
就家用电气产品采纳电磁场标准的事宜，机电工程署已完成与业界的谘询，就执行的时间达成共识，有关详情载于以下图表。
| 产品类别 | 适用国际安全标准 | 执行时间 |
| 家用电气产品 |
EN 62233*或EN 50366 家用电器及类似器具 - 电磁场 - 评估及量度方法 |
供应商于2011年1月1日起，进口符合有关电磁场标准的电气产品。 |
| IEC 62233# 由家庭电器及类似器具发出的电磁场的量度方法（按人体照射量订定） |
*欧盟电磁场标准EN 62233已于2008年5月出版，并计划于2012年12月正式取代现时的电磁场标准EN 50366 。
#根据IEC 62233的规定，有关标准并不适用于音响、影视电气产品及资讯科技设备等电气产品，而这类产品所产生的电磁场辐射须符合以下有关的安全标准：
- IEC 60065 ：音响、影视及类似电子器具 ﹣安全规格
- IEC 60950 ：资讯科技设备 - 安全规格

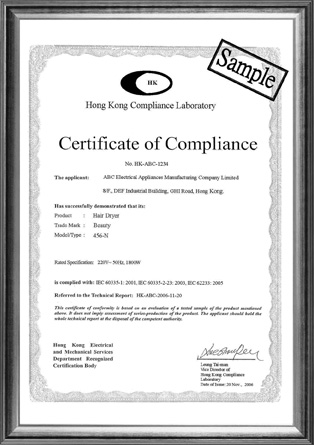

安全测试证书范本
花絮1 - 2009年度电力规例研讨会暨注册电业工程人员工作安全比赛颁奖典礼
机电工程署已连续第九年联同「港九电器工程电业器材职工会」及「香港电器工程商会」合办大型电力规例研讨会，今年的研讨会已于2009年11月27日晚假座香港理工大学赛马会综艺馆举行。是届研讨会的主题是「保安全节能源精明规管新纪元」 ，本署两位工程师联同港九电器工程电业器材职工会技术总监孙名林先生，分别讲解了《强制性能源效益标籤计划》 、如何提升对注册电业工程人员的规管服务及如何选择接地故障保护装置。听众对各讲题都很有兴趣，台下的发问也十分热烈。
今年的研讨会与往年有点不同，因为当晚亦是「 2009年度注册电业工程人员工作安全比赛」的颁奖典礼，是项比赛的主要目的是提升电业从业员的工作安全意识。比赛设有金银铜奖各一名及优异奖七名，得奖者名单如下：
- 金奖
- 赵剑明
- 盈电工程有限公司
- 银奖
- 樊辉强
- 中电工程有限公司
- 铜奖
- 王奕辉
- Deltahill Company Limited
- 优异奖
- 陈学正
- 信兴机电工程有限公司
- 陈天民
- 保富机电工程有限公司
- 黎国新
- 保富机电工程有限公司
- 邓志明
- 置邦物业管理有限公司
- 曾伟强
- 高卫物业管理有限公司
- 尹志昂
- 香港电灯有限公司
- 黄伟光
- 康业服务有限公司
如想重温颁奖礼当晚盛况和分享得奖者工作安全心得，可到机电工程署网页浏览。
花絮2 - 电气产品安全研讨会(2009)简报
机电工程署的电力法例部一向致力于和电气产品供应商进行双向互动的沟通及不时向电业界发布最新的法例要求。为进一步交流最新的电气产品安全资讯，电力法例部于2009年10月8日联同港九电器商联会、香港电器制造业协会、港九电业总会及香港零售管理协会，假机电工程署总部演讲厅，举办了一个电气产品安全研讨会。这是电力法例部继2005年及2007年之后，再一次联合业界商会，为电气产品供应商，包括制造商、进口商、分销商、批发商及零售商等业内人士举办的大型研讨会。
这次研讨会的内容十分丰富，除了有机电工程署工程师介绍电气产品安全证书和强制性能源效益标籤的法例要求，以及电气产品的事故分析外，更邀请了港九电器商联会主席朱嘉乐博士及香港电器制造业协会荣誉会长陈国民博士，分别主讲「采用新版安全标准的最新发展」及「电气产品自愿登记计划」两个主题，并与出席的业界人士分享推动电气产品安全的建议及策略。同时，亦邀请得香港标准及检定中心的李金泉博士，向业界详细讲解电磁场安全标准的最新技术要求、适用的欧洲和国际标准，以及评估家用电气产品和类似产品附近电磁场的方法，务求令业界可以掌握更多有关电磁场安全的资讯。
得到业界的鼎力支持，当日参与研讨会的供应商非常踊跃，场面十分热闹，可谓座无虚设。透过这些大型研讨会的资讯发布及交流，可令业界更容易掌握有关法例的最新要求，并增进机电工程署与业界的紧密联系及相互沟通，从而进一步提升电气产品的安全效益和水平，创造更安全的美好家居生活。
电力安全考考你
1.
|
根据《电力（线路）规例》 ，高压固定装置必须每____最少进行一次检查、测试及领取证明书。
|
| |
- 1年
- 2年
- 3年
- 5年
|
2.
|
在浴缸或花洒间____米范围内的灯座，应用绝缘材料制造或复盖。
|
| |
- 1米
- 1.5米
- 2米
- 2.5米
|
3.
|
根据《电力（线路）规例工作守则》 2009年版，一般低压电路的最低绝缘电阻值为____欧姆。
|
| |
- 0.1兆
- 0.5兆
- 1兆
- 10兆
|
4.
|
在完成定期的检测后，注册电业承办商有责任备置及保存有关记录最少____ 。
|
| |
- 1年
- 3年
- 5年
- 10年
|
5.
|
为什么花洒式储水式电热水器在加热时有水从花洒头滴出？
|
| |
- 当水在加热时，由于冷缩热胀的关系，冷热水混合掣阀的虚位增大，形成滴水。
- 水在受热时膨胀，热水器内压力增加，便需要将水从花洒头排出减压。
- 排出水后便可以腾出空间给水在热水器内循环，以达致温度均匀。
- 用户屋内的水压过大，需要安装减压器，减低热水器内的水压至冷热水混合掣可承受的压力为止。
|
(答案： 1A, 2D, 3C, 4C 及 5B)
读者意见栏
为了不断改进，使《电力快讯》的内容和机电工程署的服务更切合你的需要，我们期待收到你的宝贵意见。请于2010年5月30日或之前填妥以下表格 ，并以邮寄、传真或电邮方式送交本署电力法例部(见本页底部的联络资料) 。本署将以邮寄方式，向首500名 [1]回复者送上礼品一份，以表谢意。
联络我们
香港九龙启成街3号机电工程署电力法例部
1823
2895 4929
info@emsd.gov.hk
第十六期（2010年4月）
