引言
由2007年7月1日起,固定电力装置的导体(包括电缆及电线)识别颜色将会更改,详情载于表1内。

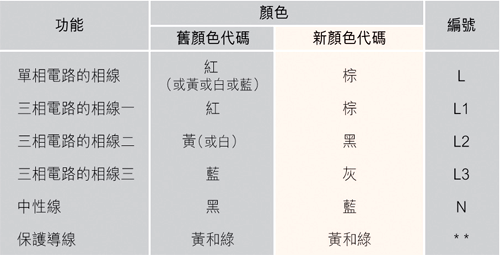

表1 :电线颜色代码的更改

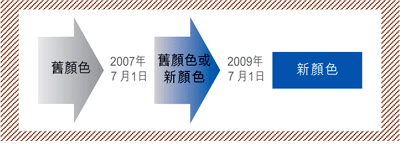

上述更改适用于所有新电力装置以及对现有电力装置进行的加装及改装工程,采用旧颜色代码电线的现有装置则不受影响。
为了研究本港更改电线颜色的事宜,政府在2003年成立了「检讨香港电线颜色代码工作小组」 (下称工作小组) ,成员包括业界的代表。在2004年年中,工作小组建议本港采用新电线颜色代码。有关建议于2004年9月获电气安全谘询委员会通过。
新电线颜色代码符合有关国家及国际标准(例如IEC60446 、 EN60446 、 BSEN60446和BS7671 )的规定,并已获大多数西方国家(例如英国、法国、德国、西班牙、荷兰、葡萄牙等)采用。

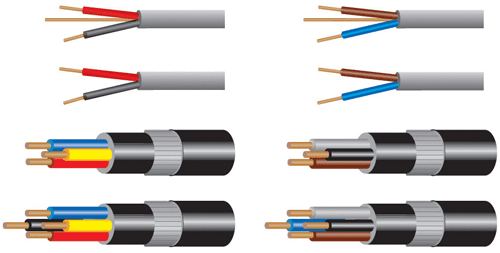

旧颜色及新颜色

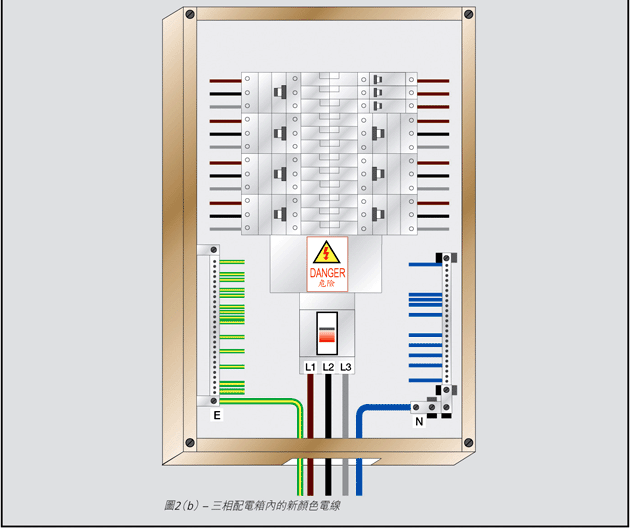

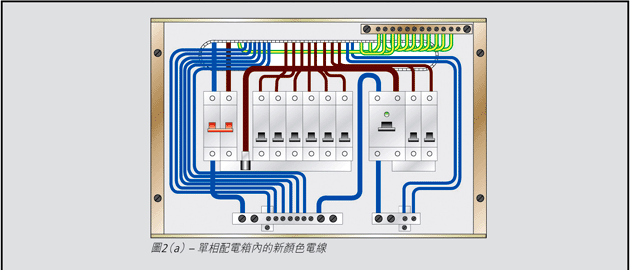

安装指引-为现有装置进行加装、改装或修理工作
图3 :警告性告示
5.1警告性告示
若要在采用旧颜色代码电线的现有装置安装新颜色电线,则须在最接近受影响装置的上游配电箱(例如主配电板、次配电箱或用户总配电箱)上或旁边展示黄色的中英文警告性告示(见图3 ) 。警告性告示必须耐用,并能牢固地固定于配电箱的表面或旁边。中英文字应能清楚看到。 「小心」及「 Caution 」字样的高度不得少于1 0毫米,其他字的高度则不得少于5毫米。警告性告示的最小面积则为100毫米(阔) × 75毫米(高) 。
5.2单相装置
为现有单相装置进行加装、改装或修理工作时,相线、中性线及保护导线须按表1所示分别采用棕色、蓝色及黄和绿色。
a. 现有电线采用红色相线及黑色中性线
如现有单相装置采用的相线及中性线分别以红色及黑色识别, (即视为可正确地识别) ,新旧颜色电线便可视为可明显地区分,并无须在新旧颜色电线的接驳处加上额外标记或标籤(见图4 ) 。

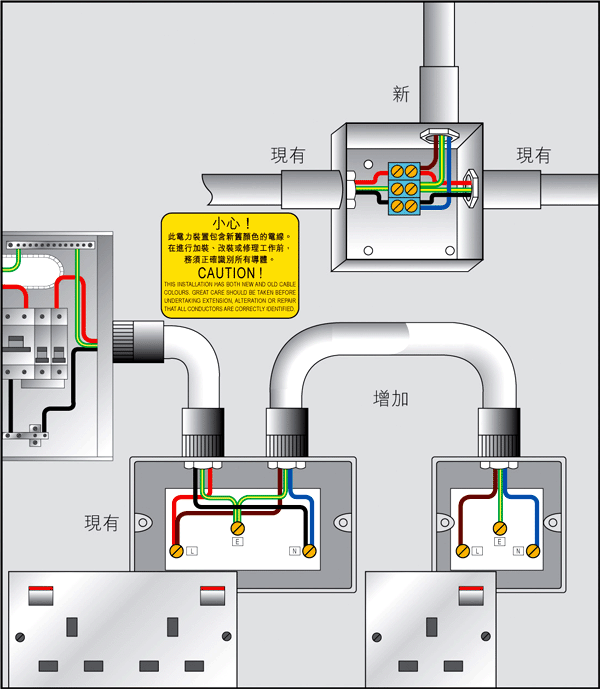

图4 :在现有单相装置进行加装、改装或修理工作(现有相线以红色识别)
b. 现有电线采用黄色或蓝色相线及黑色中性线
须在新电线近接驳处附近(见图5 ( a )至5 ( d ) )加装适当、耐用及清晰的标籤或代号例如电线拉条、套管、套圈等) 。这项规定旨在划一在被视为不可正确识别电路上的安装方法,以避免把旧「蓝色」电线(相线)误认作新「蓝色」电线(中性线) 。

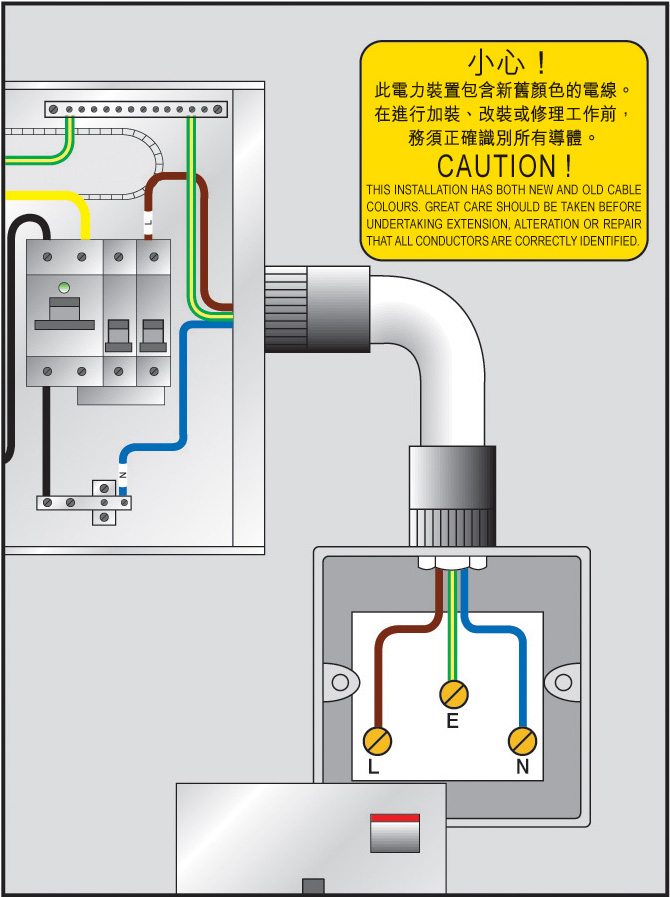

图5 ( a ):
在现有配电箱加装新颜色电线
(现有相线以黄色识别)

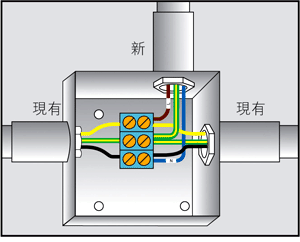

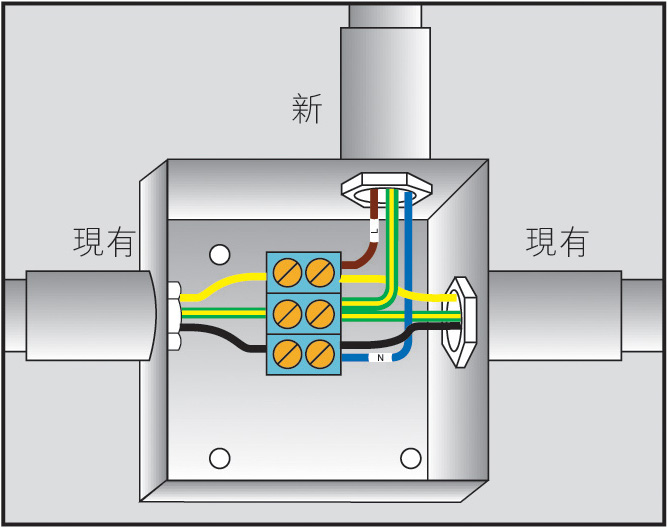

图5 ( b ):
加装、改装或修理现有单相装置
(现有相线以黄色识别)

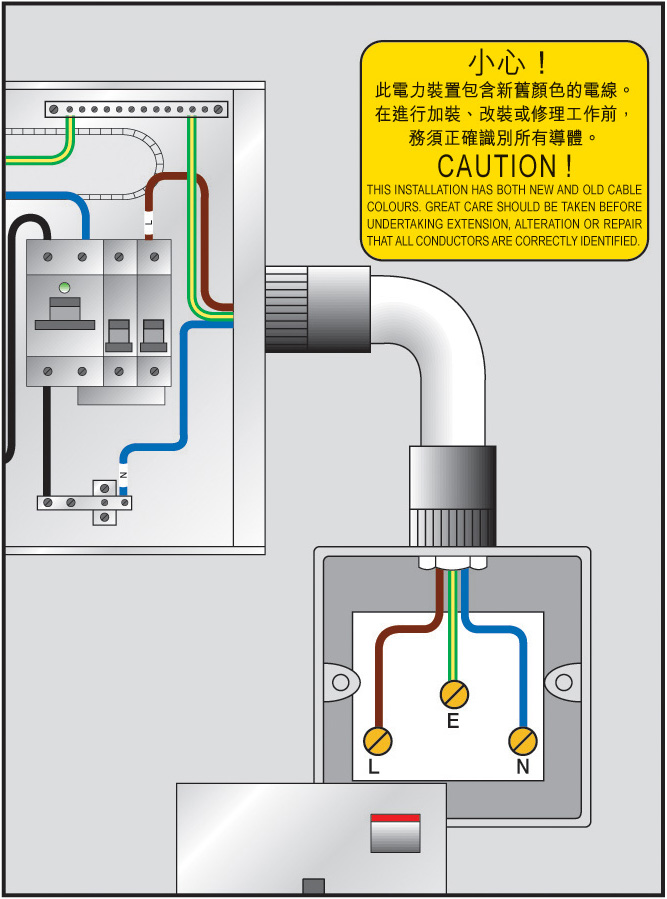

图5 ( c ):
在现有配电箱加装新颜色电线
(现有相线以蓝色识别)

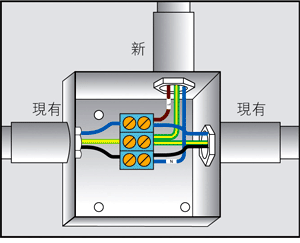

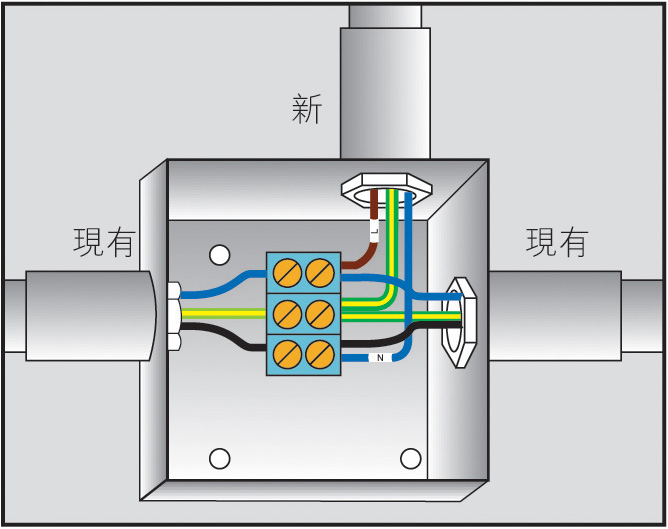

图5 ( d ):
加装、改装或修理现有单相装置
(现有相线以蓝色识别)
5.3 三相装置
为现有三相装置进行加装、改装或修理工作时,须按表1所示采用新颜色电线,即棕/黑/灰/蓝/ (黄和绿)色电线。
在电线接驳处,须在新旧相线及中性线加上适当、耐用及清晰的L1 、 L2 、 L3及N等标记(见图6 ) 。图7所示为在现有三相汇流排箱加装新颜色电线时可接受的标记方法。

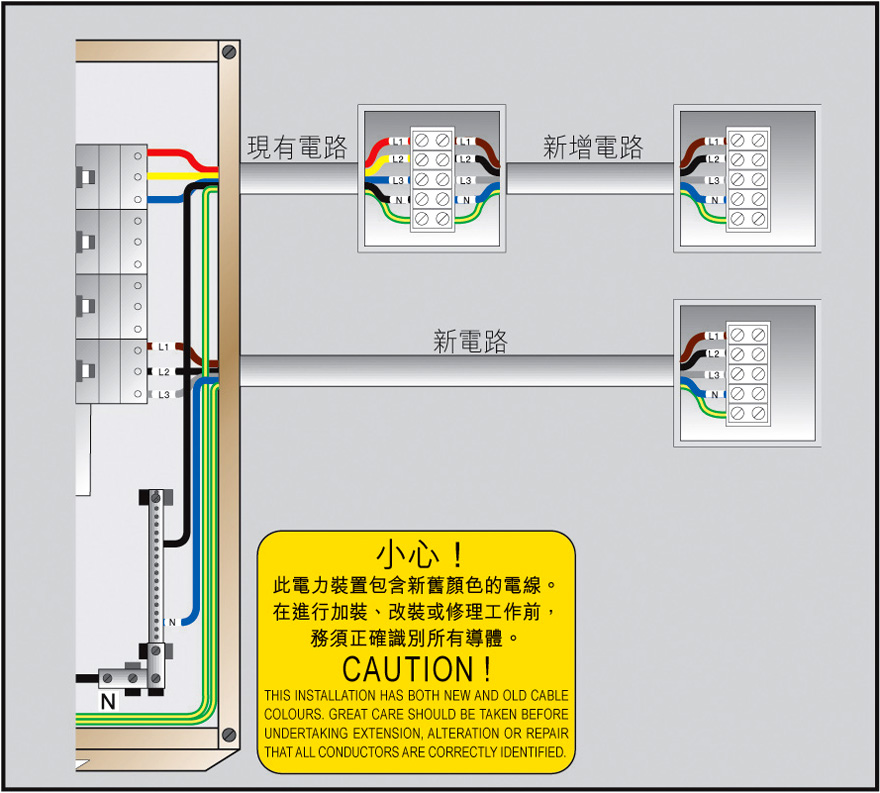

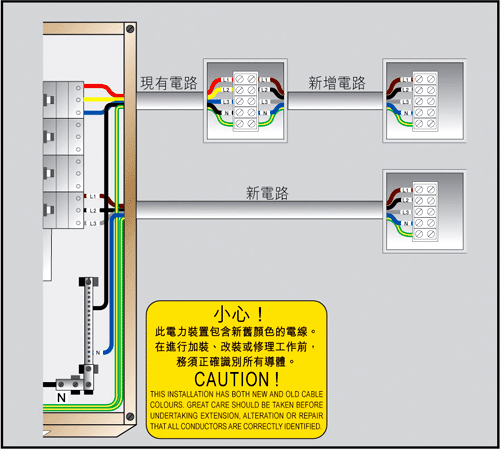

图6 :加装、改装或修理现有三相装置

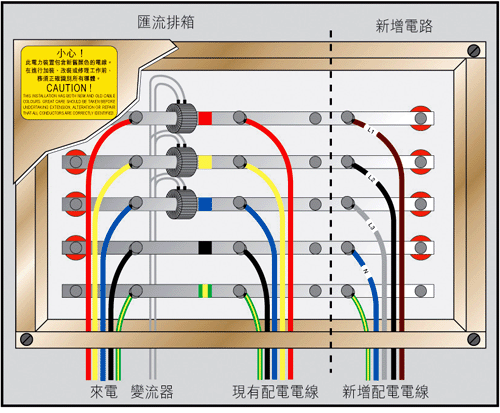

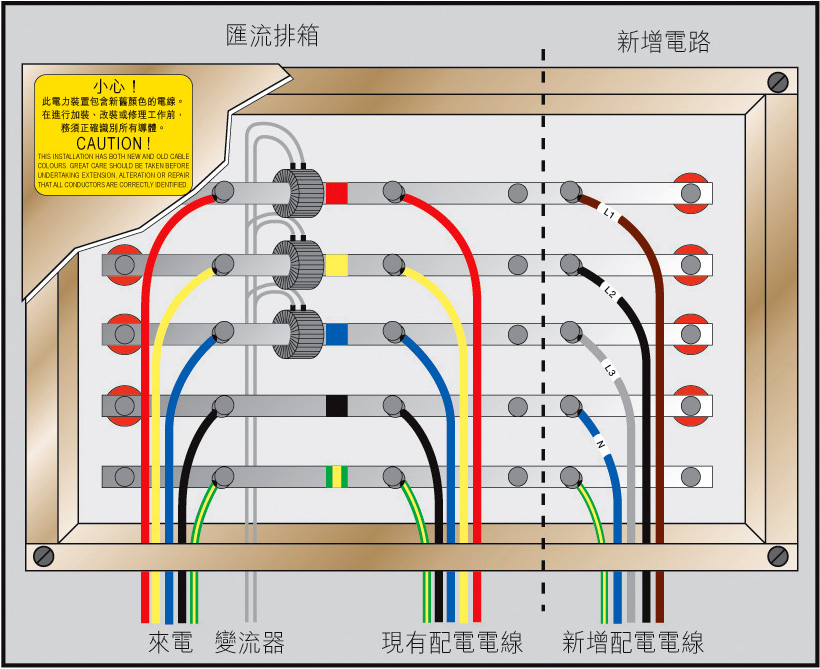

图7 :现有三相装置的汇流排箱的新旧颜色电线接驳处
