注册气体工程承办商及注册气体装置技工学习专区

注册气体装置技工重温资料

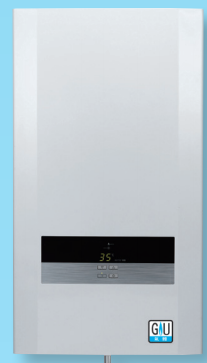

第一版 — 住宅式气体热水炉

所有供在香港售卖及使用的住宅式气体热水炉，必须先获得机电工程署气体安全监督的批准。已获批准的住宅式气体用具均会附有一个「 GU 」标志，以便市民及业界识别。根据《气体安全规例》的规定，密封（对衡）式热水炉是新安装气体热水炉时的唯一选择。这种新式气体热水炉的空气和废气烟道口均露出楼宇单位外墙，燃烧用的新鲜空气会从户外直接抽取，燃烧后的废气亦会直接排出户外，不会消耗或污染室内空气，避免一氧化碳积聚室内而构成生命危险。一般的新建楼宇单位内已预留合适的烟道墙孔，以备安装密封（对衡）式热水炉以供浴室使用。谨请注意，普通烟道式（自然排烟）气体热水炉或普通烟道式（机动排烟）气体热水炉皆不能新安装以供浴室或淋浴用途。否则即属违法，可能会被检控。

一般已获机电工程署批准的住宅式气体热水炉均装有以下的安全装置：

1. 熄火保险装置：
   一个对火燄特性敏感的内置式控制装置，如果点火时出现问题或火焰无意间熄灭，该控制装置可以感应到没有火焰，而将供应至用具燃烧器的气体切断，以确保安全。
2. 过热保护装置：
   一个在正常的温度控制方法失效时，为保护气体热水炉及附近地方而设的不可调校温度感应装置。
3. 残火保护装置：
   当热水炉一旦发生干烧情况，即表示水龙头已关，而炉火仍然燃烧，产生过热状态时，电路会中断，气掣亦会自动关闭，防止热交换器水温不断上升。
4. 水流感应装置：
   当冷水水流受到阻隔或被中止，这装置可以感应到水流量不足并停止炉具运作。
5. 防止过度沸腾装置：
   当炉具内热水温度高于设计温度时，装置会启动，并停止炉具运作。
6. 防止过高水压装置：
   当炉具内的水压高于设计水压，位于热水出的水洩压阀会打开洩压，并于水压降回水压时关闭。
7. 助燃风扇转速检查装置：
   装置利用转速感应器监察风扇转速是否正常，当风扇转速与要求转速有所偏差时，偏差信号会传送到主控器以调整转速。

现时市面上可供选择的新式气体热水炉大部分是利用电子恒温设计，以及全电脑控制。在气体炉具点火开机前，风机会先运行一段时间将燃烧室内的气体／残余气体（避免炉头电磁阀故障而在没操作的情况下渗漏可燃气体，因此风机无论如何也进行一次换气动作『预吹扫』，以确保安全）。而风机亦会在恒温热水炉运行时不断改变转速，以电脑控制适当的燃气量以保持热水温度。若热水炉有内置水量控制的电控阀，电子恒温设计的热水炉更可控制到热水流量。这新式设计与旧式的机械式／半机械式的打火、火力及水温调教方式都有所不同。至于无论新式还是旧式的气体热水炉，热交换器上装有铜片是增加整体吸热的面积以获得良好的热效率表现。这个设计并不会因为气体热水炉转换成电子式设计而改变。

挑战站

1. 以下那个安全装置可防止关闭水龙头后，炉头大火未能完全熄灭而令热交换器水温不断上升所造成的意外呢？
   1. 热电偶熄火安全装置
   2. 炉背过热保护装置
   3. 微电脑电子板
   4. 残火保护装置
2. 电子恒温操作热水炉，与旧式的机械式操作热水炉比较，有以下哪项不同之处？
   1. 打火方法
   2. 调较水温方法
   3. 调控火力大小
   4. 答案 A 、 B 、 C 也有关
3. 热水炉热交换器上的铜片有什么作用？
   1. 能增加热水吸热的速度
   2. 能有效增加排放废气的状况，不会使炉火出现不完全燃烧
   3. 让热交换器的吸热面积增加
   4. 让热交换器的铜片结构更加稳固
4. 一具电子恒温热水炉的『预吹扫』运作程序，有什么目的？
   1. 因为电子恒温热水炉具的烟道体积细小，风机预先吹扫能确保没有废气积聚
   2. 炉具进行点火前，风机首先运行一段时间吹扫燃烧室内气体，避免有可燃气体积聚
   3. 排放极少量的燃气为燃烧室预吹扫一次，但时间很短，随后才点火会则更容昜燃点
   4. 风机首先运行一段时间吹扫燃烧室内气体，减低炉内积存高温，随后才点火
5. 一具电子恒温热水炉，在操作期间内置风机的转速不断改变，与以下哪一项有关？
   1. 燃气量大小
   2. 热水温度大小
   3. 热水量输出大小
   4. 答案 A 、 B 、 C 也有关
