在去年12月出版的《電力(線路)規例工作守則( 2003年版) 》中，本署把IEC 61024標準加列為避雷裝置設計及安裝的參考文件，亦把避雷裝置須予檢查和測試的元件核對表加入該守則內。今期《電力快訊》特別就避雷裝置作一專題簡述，以供業內人士參考。
不經不覺， 《電力快訊》出版至今已有兩年，我們謹此多謝大家對本刊物的支持。為了不斷改進，使本刊物的內容更切合大家的需要，我們期待收到大家的寶貴意見。煩請填妥最後部份的表格，並盡快送交本署電力法例部。
和很多藝人一樣，鄭希怡(Yumiko)因工作關係而獨居，加上工作十分繁忙，平日無暇兼顧家中的大小事宜。但自從她在2002年參與本署的機電安全宣傳工作後，已深深明白到家居機電安全的重要性。現在無論工作有多忙，她都不會忽視家中的機電安全。
今年初， Yumiko家中經常停電，但鄰居卻沒有同樣問題，為了安全起見，她決定請人進行檢查。Yumiko在本署網頁內很快便找到附近一個註冊電業承辦商，替家中的電力裝置做檢查。該承辦商委派的註冊電業工程人員到達Yumiko家中，很快便找出了一個漏電的電路，並發現問題所在。工程人員隨即更換有問題的電線及修妥相關的電氣設備，並細心地向Yumiko講解一番。工作完成後，該承辦商及工程人員簽發了一張《完工證明書》給Yumiko，以證明有關電力工作符合法定的安全規格。工程人員還向Yumiko展示了一本《電力（線路）規例工作守則》，並告訴她本港對電力裝置安全的要求相當高，註冊電業承辦商及工程人員會嚴格按照有關守則進行電力工作。
Yumiko對香港的註冊電業承辦商及工程人員信心十足，認為他們除了有專業知識外，更有一流的服務態度。
鳴謝: 音樂家
髮型: Mike & Macro of Chin. G
化妝: Karry Wong
引言
閃電是一種自然現象，指在雲內、雲間或雲與地之間在瞬間釋放出非常大的電流。直接被雷電擊中是十分危險的，人或動物都可能會因此死亡，建築物亦可能會被損毀。間接雷擊所產生的高感應電壓、對地電位上升或經電纜或電話線等的湧流，亦可能對人構成危險，也會破壞大廈內的電氣及電子設備。本文簡述有關建築物的避雷要求及BS 6651及IEC 61024標準所載的有關規定。
閃電的成因
在不穩定及潮濕的大氣中，雲層內的水滴及冰粒會在對流活動中產生電荷。當積累電荷所產生的電場強度大於一定的崩潰值時，雲與雲之間或雲與地面之間就會出現閃電現象。在本港，雷暴(閃電和響雷)通常出現於春夏兩季。根據香港天文台的記錄，從4月到9月平均每月有5日錄得雷暴。
IEC及BS標準的規定
現時，有關避雷的國家或國際標準已就建築物的避雷原則和方法提供指引，這些標準包括國際電工技術委員會標準IEC 61024 、英國標準BS 6651、國標GB 50057 、澳洲標準AS 1768、新加坡標準CP 33及美國標準NFPA 780 。本港過去一直普遍採用BS 6651標準，不過，由於世界各國已趨向採用更多獲廣泛接納的國際標準，因此，本署亦於去年12月出版的《電力(線路)規例工作守則( 2003年版) 》中將IEC 61024標準加列為避雷裝置設計及安裝的參考文件之一。
在詳細設計避雷裝置前，設計者應就建築物的種類、受雷擊的風險及可承受的風險等，評估有關建築物是否需要避雷裝置。
避雷終端
避雷終端一般置於建築物的頂部，用作截取閃電，其設計通常由垂直或橫向的導體或兩者組合而成。 IEC 61024標準說明，我們應視乎要保護的建築物的特性及易受損程度，來選擇避雷終端。避雷終端的設計可單獨或混合採用以下3種方法：保護角法、滾球法和網格法。
保護角法指裝設避雷針或避雷杆，使需要受保護的建築物的各個部分均處於如圖1所示的保護層下。圖中角度(角度符號)視乎避雷針或避雷杆頂端對所需保護的平面的高度( h )及所選定的保護級別(由1至4 )而定(詳情請參閱IEC 61024-1標準內的表1 ) 。如建築物的高度大於下文所述的圓球半徑R時，則不宜採用保護角法。

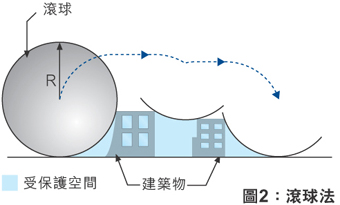

滾球法適用於形狀較複雜的建築物。如圖2所示，一個半徑R的球體沿著地面及建築物四周和頂部滾動，簡單來說，若要達成圖中的受保護空間，則球體所能觸及建築物的每一點均須裝有避雷終端導體。就圖中兩座建築物而言，我們可沿著建築物頂部的周邊裝設橫向導體，至於頂部的平面部分，則可裝設合適密度的網格導體(見下文) 。上述表1亦說明了R值和所選定的保護級別之間的關係。
網格法為作一般用途的方法，特別適合用作保護建築物的平面部分，其設計是利用導體以打格的方式分佈在建築物的平面上(見圖3 ) 。 BS 6651標準就典型建築物而定的最大網格為10米x 20米，而IEC 61024-1標準的表1所列的最大網格闊度為5米到20米不等，視乎採用的保護級別而定。
避雷裝置的保養
避雷裝置應作定期檢查、測試及維修，有關人士應制定定期維修計劃，而每當裝置受到雷擊後，便應盡快進行檢查。如建築物曾作加建(例如裝公用天線) ，避雷裝置的保護範圍便應延伸至新建的部分。
維修手冊裡應包含須予檢查和測試的元件的核對表。本署已在《電力(線路)規例工作守則( 2003年版) 》加入有關的核對表，以供參考。檢查人員應特別留意避雷裝置是否有被侵蝕或接駁鬆脫，亦應留意建築物表面近避雷裝置的位置有否褪色及異常跡象。為確保避雷裝置有良好的電氣連續性，接地終端的接地電阻值及所有導體接合處和連接點的電阻值，都應加以量度。所有檢查及測試的結果應妥為記錄及保存，並應與上次記錄作比較，以查看避雷裝置有否老化或受到損壞。
為了安全起見，避雷裝置的安裝及維修工作都應在香港天文台沒有發出雷暴警告的期間進行。
愛美是人的天性，大家都可能留意到一些美容院的激光脫毛及激光去皺廣告。此外，本港在最近舉辦的一些大型匯演中（例如「香江明珠激光匯演」及「幻彩詠香江」等）都有採用激光技術。今時今日，激光技術已普遍應用於家居、商業、工業、學術、科研及醫療等方面。
到底激光是甚麼呢？激光(俗稱「雷射」 )的英文名稱「LASER」，是「 Light Amplification by Stimulated Emission of Radiation 」的首字母縮合詞，意思是指通過受輻射激發而產生或放大的光波。激光光線是一種非電離電磁輻射，其範圍包括紫外光、可見光，以至紅外光。激光是一種單色、單向和高凝聚性的光束。
國際電工技術委員會( IEC )的標準根據激光輸出的功率或能量，按產品對人體(特別是眼睛及皮膚)造成傷害的能力，分為以下4個主要類別，分類的數字越大，潛在的危害也越大：
無論使用何種類別的激光產品，我們都應該遵守有關的操作守則，並採取適當的安全措施。早前報章報道，有市民因自行拆開VCD機維修，卻不慎被機內發出的激光射進眼睛，令眼球組織嚴重受創，因而失明。激光產品所造成的傷害實在不容忽視。現時，負責規管本港激光產品安全的政府部門及其執行的法例如下：
另外，衛生署亦正積極考慮規管醫療儀器（包括配有激光組件的醫療及美容器材）的安全。
政府於1991年制定了一份《激光安全守則》 ，由於激光應用的安全標準日新月異，本署現正修訂這份守則，預計將於本年下半年完成。本署作為「政府激光安全主任」 ，除為其他政府部門及「半官方」機構提供技術支援外，亦會就激光的安全使用為市民提供意見，以保障公眾安全。
有關的電視廣告
根據《電力(線路)規例》的規定，固定電力裝置的安裝、加裝、改裝或維修工作完成後，必須由註冊電業工程人員在通電以供使用前作檢查及測試。檢查及測試滿意後，註冊電業承辦商及工程人員須簽發《完工證明書》 (表格WR1 )給裝置擁有人，以確認電力裝置符合法定的安全規格。
本署去年製作有關的電視及電台廣告，向市民宣傳上述訊息。請提醒裝置的擁有人，他們無須遞交《完工證明書》到本署，但應將之妥為保存，以供日後參考之用。
該規例亦規定，註冊電業承辦商須保存過去5年內(或由註冊成為電業承辦商時起計)其僱員所進行的電力工作的所有紀錄。註冊電業承辦商應嚴格遵守上述規定，以免受到紀律處分。
根據《電力(註冊)規例》的規定，註冊電業承辦商及工程人員的註冊有效期為3年，而續期申請則須於現有註冊期滿當日起計最少1個月前遞交(但不得早於4個月前) 。
位於香港銅鑼灣加路連山道98號的機電工程署客戶服務部
已註冊人士如欲申請註冊續期，可將填妥的表格1 (承辦商)或表格8 (工程人員)連同申請費用，親自或以郵寄方式遞交至本署客戶服務部辦理。有關表格可於本署客戶服務部或各區民政事務處諮詢服務中心索取，又或於本署網頁或政府表格網頁內下載。申請人亦可選用以電子方式申請註冊續期(詳情請參閱下一簡訊)。
本署預計今年會有大量的註冊續期申請，為紓緩可能出現的擠擁情況，本署會增加人手及櫃位，並加設申請表格收集箱，以方便申請人士。已註冊人士應按時遞交註冊續期申請，逾時者須重新遞交新的註冊申請。任何人沒有有效的註冊而進行電力工作均屬違法，初犯者最高可被罰款50,000元及監禁6個月。
辦理下列手續的人士， 除可遞交書面申請外， 亦可選用以電子方式向本署提交申請：
申請人可於政府表格網頁內下載有關的電子表格及所需的工具軟件(有關電子表格的詳細資料亦載於該網頁內) 。填妥電子表格後，申請人須以有效的數碼證書於表格內簽署，然後以電郵方式遞交至本署辦理。若提交的電子表格沒有數碼簽署，申請人須親身領取有關的證明書，並須帶備所需的證明文件正本，以供本署核實。如欲申請數碼證書，可到香港郵政的網頁瀏覽有關詳情。
在收到電子表格後，本署會向申請人發出認收電郵，並告知繳費方法。一般而言，本署在審批申請後，便會以掛號郵件方式將有關的證明書寄交申請人。
上一期《 電力快訊》 曾提及， 本署會在日後的一系列公眾教材內， 採用世界著名的「 花生漫畫/ PEANUTS 」 人物（ 包括著名卡通「 史諾比/ Snoopy 」 ）， 希望增加趣味性， 令我們能更有效地向市民宣傳家居電氣安全的知識。 到目前為止， 本署推出了共10 款有關的教材（ 包括7 款海報、 1 本小冊子及2 款單張） ， 其內容涵蓋不同的家居電氣安全範疇。
PEANUTS© United Feature Syndicate, Inc.
www.snoopy.com
A Licensing Programme of RM
機電工程署副署長何光偉先生向Snoopy頒授「 2003/2004年度香港電氣安全大使」委任狀
上述海報和小冊子（合共約300,000份）已於全港各區張貼或派發（主要包括公共屋和私人大廈、政府設於公眾地方的海報張貼處、各區民政事務處諮詢服務中心，以及本港兩間電力公司的客戶服務中心等）。
鑑於近年曾發生使用花灑式電熱水器的意外，本署特別推出了2款以安全使用這類電熱水器為主題的單張（合共約242萬份） ，並委託兩間電力公司於去年9月至12月隨電費單派發給用戶。
除上述Snoopy教材外，為提高巿民對家居電氣安全的意識，本署於去年11月至12月在各地鐵站大堂內張貼「大廈電力裝置定期檢查」的廣告，亦於本年1月至2月在地鐵車廂內張貼「適當保養家用電器」及「適當使用家用電器」的廣告。
市民在內地購買電器回港使用的情況日漸普及，有鑑於此，本署由本年2月開始，一連3個月在九廣東鐵的車廂及羅湖站大堂內，張貼「做個精明消費者．只選購安全電器」的廣告，提醒市民購買符合本港安全規格的電器回港使用。另外，相關的海報亦已由本年3月開始在羅湖聯檢大樓內張貼。
從不同渠道收集的回應顯示，上述Snoopy教材及廣告深受市民歡迎。為表揚Snoopy及他在「花生漫畫」中的朋友在推廣本港家居電氣安全的貢獻，本署於去年11月2日舉辦的「機電安全嘉年華2003 」中，特別向Snoopy頒授委任狀，委任他為「 2003 / 2004年度香港電氣安全大使」 。
地鐵站大堂內的「大廈電力裝置定期檢查」廣告
地鐵車廂內的「適當保養家用電器」及「適當使用家用電器」廣告
本著「 機電安全． 從小做起」 的理念， 本署於去年7 月推出了一個電氣安全大使計劃， 由年青的學前教育工作者出任安全大使， 到訪全港各區的幼稚園/ 幼兒園， 透過有趣和生動的故事講述、 安全示範及集體遊戲， 向學生灌輸家居電氣安全的知識。 每名參與的學生均獲贈一份非常有趣及帶有安全訊息的Snoopy 紀念品， 希望藉此將家居電氣安全的意識深深留在他們的腦海裏。 直至本年3 月底， 安全大使共到訪了172 間幼稚園/ 幼兒園( 超過3 萬名學生) 。 鑑於學生的反應十分熱烈， 本署已決定將這個計劃延長至2005 年3 月， 以便更多學生能從中獲得家居電氣安全的知識。
有關在供電電纜附近工作的實務守則》
《 電力條例》 之下的《 供電電纜( 保護) 規例》 已於2001 年4 月1 日起全面實施。 該規例旨在規管在供電電纜附近進行的工程， 以防止發生電力意外和停電事故。 「 供電電纜」 是指本港兩間電力公司所擁有的地下電纜及架空電纜。 該規例規定， 任何人在進行上述工程前， 必須先採取一切合理步驟， 並在施工期間採取一切合理措施， 以防止任何電纜受到損毀。 就地下電纜而言， 合理步驟包括聘用合資格人士， 以確定電纜的準線及深度。 該規例的最高罰則為罰款200,000 元及監禁12 個月。 為配合該規例的實施， 本署出版了一本《 有關在供電電纜附近工作的實務守則》 ，詳細訂明符合法定要求的工作程序和方法， 並提供技術指引， 以供業界人士參考。
該規例實施至今已初見成效， 過往3 年， 供電電纜損毀事故的數目已大幅減少( 見下圖) ， 但要繼續成功執行該規例， 實有賴各工程承辦商、 顧問公司及電力公司等人員通力合作， 提高安全水平， 以免因電纜受損毀而發生意外及停電事故。 此外， 有關的承辦商和工程人員須遵照實務守則的規定， 亦須培養安全文化及改善工作方法。 根據以往經驗， 要防止發生意外， 最重要的是妥善策劃工程， 確保前線人員有足夠的供電電纜資料， 並貫徹執行必需的安全預防措施。 本署會繼續透過各種途徑宣傳該規例的規定， 並會採取必要的執法行動， 務求進一步減少供電電纜受損毀的事故數目。

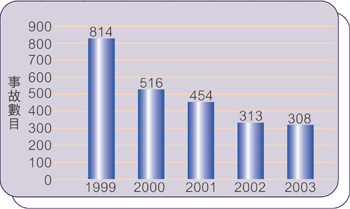

供電電纜被第三者損毀的統計圖
升降機及自動梯安全並非由《 電力條例》 規管， 而是由《 升降機及自動梯( 安全) 條例》 規管。 根據後者的規定， 只有下列人士才可進行升降機或自動梯（ 包括其內的電力裝置） 的工作程：
由2001 年開始， 本署每年均與港九電器工程電業器材職工會及香港電器工程商會合辦大型研討會， 藉此加強與業界的溝通及提升業內人士的專業水平。 最近一次的研討會於去年11 月14 日晚上在香港理工大學賽馬會綜藝館順利舉行， 內容包括有關《 電力( 線路) 規例工作守則》 的修訂大綱、 電力工作安全守則、 漏電斷路器的應用， 以及避雷裝置的檢查和測試等的專題講解。 當晚入場的業界人士約有900 人，他們對有關講題甚感興趣， 並在答問環節中踴躍發問。 每次研討會完畢後， 本署均把有關資料上載至本署網頁，以供業界人士參考。
三位講者正答覆與會人士的提問
當晚出席研討會的嘉賓
為了不斷改進，使《電力快訊》的內容更切合你的需要，我們期待收到你的寶貴意見。請於2004年6月15日或之前填妥意見表格 ，並以郵寄、傳真或電郵方式送交本署電力法例部(見以下聯絡資料) 。本署會以郵寄方式，向首500名回覆者送上精美的Snoopy鎖匙扣一個，以表謝意「見註1 」 。
註1 : 如非首500 名回覆者， 恕不另函通知。
