今期《电力快讯》继续向大家报道本港于固定电力线路采用新的电线颜色代码的最新情况,包括推行时间表、电线供应的研究、技术支援、训练、宣传等各方面的发展,并随本讯附上一份「安装指引」 ,供电业界人士参考。今期《电力快讯》也握要地介绍了选择适当大小的电缆的方法,及设计、安装一个广告灯箱的安全要点。此外,本讯报道了第三间地下电缆探测训练中心的成立,为业界提供一个更具规模的场地训练探测地下电缆之「合资格人士」 。
我们已收到大家对上一期《电力快讯》的意见,谨此致谢。为了不断改进,令本刊物的内容更加充实,请各位继续提供意见,填妥底页的表格,尽快交回本署电力法例部。
今期《电力快讯》的封面人物是本港当红的女子组合Twins 。由蔡卓妍(阿Sa )和锺欣桐(阿娇)组成的Twins于2001年成立,其后迅速在歌、影、视界走红,深受年青乐迷欢迎。 Twins近年更穿梭于中港台及海外各地,参与演出。
被问及对于香港电业界的认识时,阿Sa说: 「在我常去演出的城市中,香港的电力安全记录优良,很少发生停电或严重的意外事故。 」而阿娇则说: 「我也有同感。例如在筹备演出时,经常有很多电工师傅在演出场地安装各种电力装置,他们都很专业,在我的经验中,从来没有发生过电力意外,所以我对香港电业界的工程人员是信心十足的。 」本刊记者(本署电力法例部工程师)补充说: 「本港实施了电业承办商及电业工程人员的注册制度,由本署有效地监察他们负责设计、安装及测试的电力装置,确保电力装置的质素和安全水平,符合电力法例的有关规定。 」
阿Sa 、阿娇不约而同的问: 「我们閒来最爱在家中听音乐和看电影,这些影音产品的安全水平又怎样呢? 」本刊记者解释: 「祇要在设计上是供家庭使用的及是在香港供应的电气产品,都必须遵守《电气产品(安全)规例》的规定,这对家居的电气安全有一定的保障。只要正确地使用、保养和维修这些电气产品,便可以安忱无忧了。 」本刊记者随即给Twins送上两本由本署出版、印制精美的《家居电气安全手册》 ,以供她们参考。
透过这次简短的访问, Twins对本港电业界有更深的暸解和更有信心, Twins也藉此向各注册电业承办商及注册电业工程人员致意。
鸣谢:英皇娱乐集团有限公司
继上期《电力快讯》的报导后,本文继续向大家报导推行新电线颜色代码工作的最新进展。

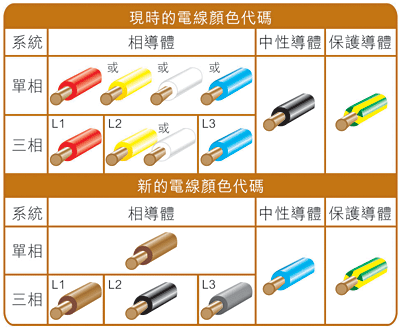

新电线颜色代码(即棕/黑/灰/蓝/ (黄-绿) )将会代替现时的代码(即红/黄/蓝/黑/ (黄-绿) ) 。新颜色系列不但与大部分西方国家所采用的标准相同,亦能统一现时所采用的软电线颜色。在推行时间方面,电气安全谘询委员会已同意工作小组的建议,由2007年7月1日起,在本港安装、加装及改装的固定电力装置均可采用新电线颜色代码。而在2007年7月1日至2009年6月30日的两年过渡期内,新、旧颜色系统均可采用,但由2009年7月1日起,固定电力装置必须采用新电线颜色代码。有关更改祇适用于固定电力装置,一般家居电气产品并不会受到影响。
对于电线供应的研究报告指出,香港采用的低压电线大部分由西方国家进口。由于英国及主要的欧洲国家(欧洲电工技术委员会成员国)已采用新的电线颜色代码,采用旧颜色代码的国家在电线供应及制造方面将无可避免地受到影响。虽然有其他国家(例如新加坡及马来西亚)现时仍然采用我们现行的电线颜色代码,但我们预期,从2006年4月(即英国强制采用新颜色电线的日期)起,部分电线制造商会改为制造新颜色代码电线,并避免储存没有太大市场需求量的旧颜色代码电线。新颜色代码电线的市场需求量将会大增,制造商可能选择祇制造新颜色代码电线。因此,若果本港的电线颜色代码维持不变,香港的承办商日后便必须特别订购若干类旧颜色代码电线。根据业内一贯的做法,制造商按特别订单制造电线时,会要求一个最少订购数量,而交货期也会较长。以上两者都会对本港业界的工程成本及完工日期造成影响。另外,电线工业采用整批生产的模式制造电线,若旧颜色代码电线市场萎缩,香港的承办商在订购旧颜色代码电线时,祇可从有限的电线制造商名单中挑选。虽然电线制造商届时仍会供应旧颜色代码电线,但其价格可能会较新颜色代码电线为高。因此,采用新电线颜色代码可确保香港的电线供应稳定,避免可能出现的价格波动及电线交货期较长的问题。这些好处会惠及业界,最终令市民大众受惠。
在技术支援方面,为业界提供的《安装指引》中英文版均已拟备妥当。指引载有新电线颜色代码的相关标准、所采用的新颜色和代号及其适用范围、新代码的推行时间表、新颜色代码电线在全新装置和现有装置的有关技术要求及在有需要进行带电工作时所需的安全措施等,详情请参阅随本快讯附上的《安装指引》。另外,这本安装指引的技术要求亦会辑录成为《电力线路(规例)工作守则》的一个附录。
在训练方面,我们已为电业工程人员提供三场大型的训练及研讨会。这些研讨会在香港理工大学及沙田大会堂举行,合共为约3000名电业工程人员提供训练。除大型研讨会外,我们亦已进行了三场专为培训人员而设的工作坊,为约300名任职于注册电业承办商的训练人员提供训练。有关安排旨在从多角度训练电业工程人员有关推行新电线颜色代码的要求。至于网上自学方面,机电工程署将于本年第二季把自学训练材料上载至署方网页的新增页面内。
在宣传方面,我们已制定一系列的宣传计划,并会印制宣传材料,例如单张、海报、袋装咭、在业界出版的刊物内刊登有关资料、政府公告等。我们会以不同渠道向业界及市民派发宣传材料,例如单张、海报、袋装咭、在业界出版的刊物内刊登有关资料、政府公告等。我们会以不同渠道向业界及市民派发宣传材料,包括透过业界的周年技术研讨会、 《电力快讯》 、 《机电与我》 、传媒、业界团体、教育机构、管理公司、政府部门等公布有关更改。当然在前段所述的新网页内,亦会载有有关新电线颜色代码的最新消息和指引。
与此同时,我们会继续与国内及海外有关机构就新电线颜色代码及电气安全等事宜保持紧密联络。根据所得资料,英国自开始采用新电线颜色系统以来,并无收到因有关更改而引致电力事故的报告。为确保电气安全,我们在制定安装指引时,也参考了英国的做法及准则。另外,新加坡也正在研究更改电线颜色代码的有关事宜,并倾向采用棕/黑/灰/蓝/ (黄-绿)的新颜色系列。
若要得到有关采用新电线颜色代码的最新资讯,请浏览机电工程署网页主页 。
电缆是电力装置必需的元件。选用适当及符合有关标准和安全规格的电缆可以确保电路能够安全运作,减少因电力意外发生而造成生命和财物的损失。选择电缆是一门学问,要知道如何选择大小适当的电缆,我们可以参考由本署编制的《电力(线路)规例工作守则》。

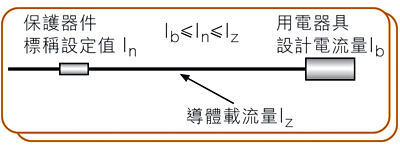

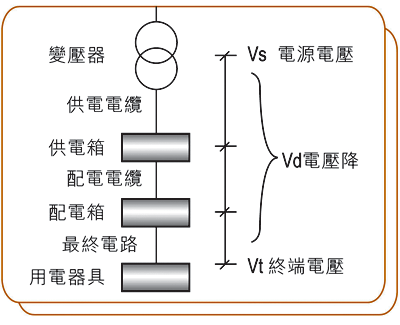

根据《电力(线路)规例工作守则》守则13 ,导体的载流量不应小于其通常载送的最大电流需求量,并能抵受预期故障电流,而且适合在有关装置所在环境及其设计电压值操作。决定电缆导体大小时,我们应该考虑下列因素和方法:
考虑导体大小的因素
决定导体大小的方法:
有关的电缆载流量和电压降可参考《电力(线路)规例工作守则》表A6 ( 1 )至A6 ( 8 ) 。
标示导体大小的单位:
在电缆的测试标准和安全规格方面,多年前有关电缆的英国标准BS2004已被现行的BS6004所取替。另一方面国际电工委员会标准IEC60227和中国国家标准GB5023亦是现时被广泛接纳和采用的安全标准。上述标准全部都是以平方毫米( mm 电力快讯 )作为单位,如果读者在本港市场上发现仍有号称英制单位的电缆出售,请小心这些电线可能是未经上述安全标准测试,而有关的英制电缆亦可能未获发有效的「符合安全规格证明书」 。根据《电力条例》 (第406章)的《电气产品(安全)规例》 ,若在本港供应不符合安全规则或没有已获签发符合安全规格证明书的电缆,已触犯法例,触犯者将会受到检控。
相信资深的电业工程朋友都会非常关注英制电线是否仍然可用的问题。过往普遍使用的英制电线,行内称之为7条22号( 7 / 0.6 mm ) 、 7条20号( 7 / 0.8 mm ) 、 7条18号( 7 / 1.0 mm ) 、 3条22号( 3 / 0.6 mm )及单枝18号( 1 / 1.0 mm ) 。根据目前规例,供应商必须确保上述电线已通过有关新标准测验合格及获发「符合安全规格证明书」 ,并以适用的平方毫米( mm 电力快讯 )标示,方可在市场上发售。
《电力(线路)规例工作守则》已根据电缆以平方毫米( mm 电力快讯 )计算的横截面积提供一般电缆的载流量和电压降等数据资料,以供业界参考。现时,香港电业界主要参考的布线规例,包括国际电工委员会标准( IEC ) 、中国国家标准( GB ) 、欧洲标准( EN )和英国标准( BS )等,已全面采用公制,即使是英制的发源地英国,其布线规例BS7671已于很早以前放弃英制,改用公制。从法例及安全的角度而言,承办商及工程人员若安装英制电线,他们在计算电缆所需截面积时,若因单位转换或其他原因令电缆的截面积未能符合《电力(线路)规例》及《电力(线路)规例工作守则》的安全规定,便须承担其引致的法律责任。因此,电业承办商及工程人员若仍然使用英制电缆,似乎已不合时宜。香港是一个国际大都市,多方面与国际标准和惯例接轨。因此,我们应全面采用公制电缆。
香港一个驰名国际的特色是街上到处挂有各式各样、五光十色的招牌,当中不少是以灯箱的形式设计,内装上灯管,为招牌照明。这些灯箱大多是安装于室外,但近年来,在室内(如商场、餐厅、酒楼等)安装这些灯箱也十分普遍。这些灯箱在接上电源后便成为固定电力装置的一部分。众所周知,倘若电力装置欠缺妥善的设计、安装、检查及维修,便有可能发生电力意外,例如电击或火警等。小则会引致财物损失,大则会导致人命伤亡。
这些灯箱没有特定的设计,其形状则因应用家的要求而定。至于结构方面,外面透光的部分多以胶片作材料,镶在金属构成的骨架上。箱内或安装了一些没有支架的光管。电线及安装光管的组件在灯箱内的分布,以不影响灯箱的透光度为原则。这些灯箱大多是由广告公司设计及制造,然后交由注册电业工程人员接驳电源。灯箱在制造时,因仍未是固定电力装置的一部分,所以未必由注册电业工程人员进行。因此,注册电业工程人员在接驳电源前,必须确保该灯箱的电力装置符合《电力(线路)规例》的规定,并签发安全证明书( WR1 )给予电力装置拥有人。
虽然如此,本署仍发现这类灯箱的电力装置质素颇为参差。有见及此,本署在此提供一个安全的灯箱必须注意的要点,以供业界参考
一个灯箱若能顾及以上所述的数点,再加上定期检查及维修,便可以确保电力安全。
根据统计资料,现时共有超过20万名菲律宾籍和印尼籍人士在本港生活和工作,其中大部份是家庭佣工。为了将家居电气安全的常识推广及这批外藉人士,本署在2004年初及2005年尾分别印制了两本菲律宾语和印尼语与英语对照的《家居电气安全手册》 ,免费派发给有关人士。外藉家庭佣工是家中的好帮手,他们正确地使用和保养家中电器对家居安全至为重要。有意索取上述菲律宾语或印尼语的《家居电气安全手册》 ,可于办公时间内亲临本署客户服务部,地址是九龙湾启成街3号机电工程署总部大楼地下。
在2005年,本港涉及家用电风扇的事故数目较去年有所增加。经过本署调查,证实由电风扇类别的家用电气产品引起的电力事故,共有25宗,大部份为火警事故,当中涉及的风扇种类包括:挂墙扇( 7宗) 、座地扇( 4宗) 、天花扇( 4宗) 、鸿运扇( 4宗)及抽气扇( 6宗) 。
综合以上涉及电风扇的事故调查结果,怀疑导致电风扇火警事故的主要原因有以下几点:
另一方面,国际电工委员会最新出版的家用电气产品的适用安全标准,亦加强了部份项目的测试要求,包括对电气产品物料的耐热或阻燃的要求。而针对电风扇的适用安全规格,将电风扇的摆动测试由一万次大幅提升至十万次,确保风扇在长期使用时的安全性。
大厦停电超过30小时,没有水也没有空调,住客还要扛水上楼去。餐厅没有生意,食物变坏,海鲜报销……
上述情景并非电影情节,而是一宗真实个案。去年,一幢大厦的业主怀疑没有妥善保养其公用固定电力装置而导致停电,因而引致很多生活上的不便及财物损失。幸而,这次事件并没有造成人命伤亡。否则,后果便不堪设想了!
最近,本署制作了新一辑电视宣传短片及电台声带,向巿民宣传定期检查及维修固定电力装置的重要性。该宣传短片及声带已于本年2月中开始,于本地各电视台及电台播放。
为有效避免电力事故的发生,大厦业主应为公用固定电力装置进行适当的保养及维修。
为表彰公务员服务社群的精神,公务员事务局委讬了香港电台制作一个名为《公务群英》的特辑,结果挑选了本署电力法例部担任特辑内其中一集的主角,这证明本署电力法例部为市民及业界所付出的努力和作出的贡献获得公众认同。 《公务群英》已于3月11日晚在无线电视翡翠台播出。为了让各界人士对参与拍摄该特辑的部门有更深入的认识,电力法例部向香港电台提供了一些具代表性的资料,以供在2006年1月3日至3月20日期间于香港历史博物馆举行的《公务群英》文物展中展出。
自1999年起,公务员事务局每年均举办公务员优质服务奖励计划,去年的参赛情况十分踊跃,公务员事务局共接获130多个提名。结果,本署在去年的「 2005公务员优质服务奖励计划」中连夺两个奖项,分别是由本署电力法例部及其他规管部别与屋宇署及其他五个政府部门合作推行的「楼宇维修统筹计划」夺得的「部门合作奖」冠军,以及由电力法例部获得的「专门服务队伍奖」优异奖。
「2005公务员优质服务奖励计划」颁奖典礼在去年12月2日晚假伊利沙伯体育馆举行。当晚场面非常热闹,典礼由时任公务员事务局局长王永平先生担任主礼嘉宾,并有多位立法会及区议会议员出席。在颁奖典礼上,王永平局长向本署表示衷心的祝贺,更勉励本署继续努力,精益求精。
大家都知道,供电电缆是输送、分配和供应电力给各用户的。若果工程人员在供电电缆附近施工,切断或损毁了电缆,施工工人和附近的人士有触电或被烧伤的危险,而电力供应亦可能因此而中断,对公众造成不便及带来人命伤亡和经济损失。为了确保在供电电缆附近进行的工程不会危害人身安全及影响电力供应, 《供电电缆(保护)规例》规定,在进行任何掘地工程前均必须由「合资格人士」进行地下电缆探测,以确定在拟定的工地及工地附近有否地下电缆,并提交有关的探测报告后才可施工。
机电工程署在2000年制订了《有关在供电电缆附近工作的实务守则》 。本署更在2005年10月1日对实务守则作出了修订,务求实务守则更清晰完备,以减少意外。因应实务守则的修订,社会大众对这类「合资格人士」的需求将相应增加,本署最近批准了职业训练局于香港专业教育学院黄克竞分校成立本港第三间地下电缆探测训练中心,以提供一个更具规模的场地训练探测地下电缆之「合资格人士」 。本署黎仕海署长应职业训练局邀请,于2005年12月2日主持该训练中心的成立仪式。日后,本署将会继续与各有关团体协调和紧密合作,提供可行的协助,促进电力安全及提升生活质素。
1. |
安装在建筑地盘的架空电缆若非横过任何道路,其高度最少须离地面多少? |
|
2. |
按《电力(线路)规例》规定,工厂及工业经营埸地内的单相或三相低压固定电力装置,其允许负载量超逾多少安培时,必须最少每五年作一次检查、测试及领取证明书? |
|
3. |
当浴室内的固定电力装置发生电路接地故障时,线路须在多少时间内被切断? |
|
4. |
在短路的情况下,汇流排的电磁力与下述哪一项成正比? |
|
(答案: 1C 、 2C 、 3D及4B )
更正:在上期的「电力工作安全考考你」中,第4题的正确答案是A ,谨此致歉。
为了不断改进,使《电力快讯》的内容更切合你的需要,我们期待收到你的宝贵意见。请于2006年6月15日或之前填妥意见表格,并以邮寄、传真或电邮方式送交本署电力法例部(见以下联络资料) 。本署会以邮寄方式,向首500名(见注1 )回复者送上限量版4.5吋「多啦A梦」毛公仔一个,以表谢意。
注1 :如非首500名回复者,恕不另函通知。
