專題1 - 《電力（線路）規例工作守則》2009年版﹣重點修訂細節（第二篇）
今期《電力快訊》會繼續介紹一些工作守則主要修訂的細節。
守則11F - 輔助接駁
- 在附錄12C的應用例子中，如何界定非電氣裝置金屬部分的絕緣電阻由21,000歐姆提升至45,000歐姆。
除了以上數值的改變外，工作守則的條文並無不同：非電氣裝置金屬部分如與外露非帶電金屬部分可同時接觸得到（註：一般定為在2米距離以內） ，應加裝輔助等電位接駁（俗稱“水線” ） ；附錄12C補充說明，在最惡劣的情況下量度，金屬部分和總接地終端之間的絕緣電阻如仍大於某個數值，則該金屬部分便可界定為不屬於非電氣裝置金屬部分，毋須加裝“水線” 。
絕緣電阻數值的轉變是因應相關國際標準的更新而作出的（見附表） 。有關理論請參考《電力快訊》第1期 。
有關“水線”的條文，是為涵蓋所有情況而訂立的一般指引，電力裝置的擁有人（包括業主立案法團、物業管理公司等）及註冊電業承辦商可按照實際情況，從安全及風險管理的角度考慮相關電力器具發生故障時對住客、公眾及員工的危害，決定個別金屬部分是否需要加裝“水線” ，以及有否需要採取相應的安全預防措施。
| 國際標準 |
IEC 479-1:1994 |
IEC 60479-1:2005 |
| 接觸電壓 （ 50/60赫茲交流電） |
220伏特 |
225伏特 |
| 手至手的最低身體阻抗 （百分之九十五的人） |
1,000歐姆 |
775歐姆 |
| 通過人體的最大 “安全電流” |
10毫安 |
5毫安 |
研究電流對人和家畜影響的國際標準新舊版本對照
《電力快訊》第1期曾詳細講解有關輔助等電位接駁的理論
守則13 - 導體、接頭及連接
守則17 - 展示作識別及警告用的告示
守則18 - 改裝及增設
為配合新電線顏色代碼的實施，守則13 、 17 、 18及附錄13 （核對表） 、附錄18 （安裝指引）相應地作出了修改，其技術及安全規定與《電力（線路）規例工作守則》2003年版的2007年第1號修訂相同。
守則21 - 檢查、測試及發出證明書的程序
- 守則21B ( 5 )將一般低壓電路的最低絕緣電阻值由0.5兆歐提升至1兆歐。
由2011年3月31日起完成及連接電力供應的電力裝置，在絕緣電阻測試中，不超逾500伏特低壓電路的最低絕緣電阻值將增加至1兆歐，這個要求與最新的英國佈線規例、澳洲佈線規例等參考標準相同。 （註：上述日期前完成及連接電力供應的電力裝置，仍可沿用舊版工作守則0.5兆歐的要求。 ）
雖然舊版工作守則沒有特別規定，業界大多會為保護繼電器進行次級注電試驗，新版工作守則明確要求進行這項測試。
守則22 - 備置及保存記錄
本署近年已規定大家在提交「定期測試證明書」 （表格WR2 ）時，除以往工作守則要求的線路圖及核對表外，另須呈交包括分支電路及最終電路的測試數據。新版工作守則清楚講述了這個要求，並於附錄13加入電力線路測試記錄表的樣本。
守則26A - 家庭用途的裝置及用具
- 守則26A ( 3 ) ( a )參考了最新的《英國電機工程師學會佈線規例》 ，規定要為浴室內的固定電力器具安裝電流式漏電斷路器（ RCD ） 。
舊版工作守則已規定插座電路應以電流式漏電斷路器作保護，而在新的要求下，非插座電路如供電給浴室內高度2.25米以內、有外露非帶電金屬部分的電力器具（例如電熱水器、燈具等） ，亦應由漏電斷路器保護。
專題2 - 新電線顏色代碼的留意事項
新電線顏色代碼自2007年7月1日推行以來，本署不時接獲業界及市民的各樣查詢，藉此向各位介紹3個較為常見的問題。
Q1.
|
電路應如何編號？
|
| |
電路的編號並非本署所規定，只要能夠清楚識別便可，例如以往使用“ R1 ” 、 “ Y1 ” 、 “ B1 ” ，現在則普遍使用“ 1L1 ” 、 “ 1L2 ” 、 “ 1L3 ”或“ L1-1 ” 、 “ L2-1 ” 、 “ L3-1 ” 。 |
Q2.
|
插座的相位識別標誌應怎樣做？
|
| |
插座應以適當的相位編號（即L1/L2/L3 ）或顏色（即棕/黑/灰）來標記，例如由“灰”相供電的插座，可加上“ L3 ”標記，或以灰色貼紙標示。 （註：無論插座是從哪一個相位取電，電線本身均應是棕色。 ） |
Q3.
|
哪些裝置要使用新電線顏色代碼？
|
| |
由2009年7月1日開始進行的電力工程（包括新安裝、加裝及改裝工程） ，如要安裝或更換電線，只可使用新顏色電線，現有電力裝置內的舊顏色電線無須特意更換為新顏色電線。另外，臨時電力裝置亦須要符合相關規定。 |

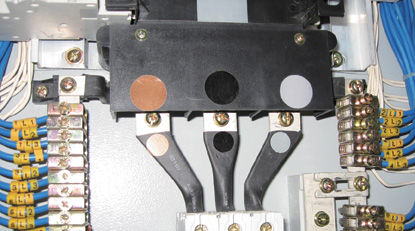

新電線顏色代碼的電路編號（僅供參考）
簡訊1 - 電動車輛充電設施的技術指引
行政長官於去年10月發表的施政報告中指出，政府正研究推廣電動車輛的策略和具體措施。眾所周知，電動車輛由電池推動，故充電設施是不可或缺的。謹請注意，充電設施（包括充電站及相關的供電系統）乃為電力裝置，須受《電力條例》所規管。為確保電動車輛充電設施的操作安全，本署於2010年2月就安裝該些充電設施發出了技術指引，以供業界遵從，大家可從本署網頁下載 。
專題2 - 強制性能源效益標籤計劃第二階段
「強制性能源效益標籤計劃」首階段，涵蓋空調機、冷凍器具和慳電膽三類產品，並已於2009年11月9日全面實施。目前，在本港供應的這些產品均須貼上能源標籤，讓消費者知悉有關產品的能源效益表現。
政府亦已推出計劃的第二階段，擴大涵蓋範圍至另外兩類電氣產品，即洗衣機和抽濕機。立法會已通過有關法例的修訂，計劃的第二階段於2010年3月19日開始，並有18個月寬限期。
公眾人士和業界可於機電工程署網址獲得有關該計劃的資料。如有查詢，可致電機電工程署能源效益事務處（電話： 2808 3465 ） 。
專題3 - 註冊電業工程人員申請- 工作經驗證明文件
電業工程人員於申請註冊時，須向機電工程署呈交僱主文件以證明申請人的電力工作經驗。有關證明文件需由其僱主的認可人士發出，並清楚指出申請人過往的電力工作經驗，包括：
- 僱主名字及註冊電業承辦商編號；
- 申請人的個人資料，包括姓名及身份證號碼；
- 受僱的職位及時間；
- 電力工作經驗詳情，如電力工作種類及各項工作之時間(包括開始及結束日期) 、進行電力工作之位置、涉及電力裝置種類、電壓及電流值、及監督申請人進行電力工作之註冊電業工程人員的資料(包括姓名及註冊電業工程人員編號) 。
另外， 《電力條例》規定只有註冊電業承辦商才可承辦電力工程業務或立約進行電力工作。因此，有關僱主於申請人從事電力工作的整段時間內，均需為有效註冊電業承辦商，或有關人士需向機電工程署解釋如何合法地從事電力工作。申請人如未能按上述要求提供資料，有關申請可能不獲審批，而已繳交的申請費用亦不會獲發還。
以上要求已上載至機電工程署網頁以供業界參考。
專題4 - 註冊電業工程人員申請- 行使假工作經驗證明文件
根據《電力(註冊)規例》 ，任何人於申請註冊為電業工程人員時，須向機電工程署呈交電機工程學學歷及電力工作經驗證明文件。本署於去年發現有多名人士以虛假文件作為電力工作證明申請註冊，經本署調查後，發現有申請人未曾受僱於某註冊電業承辦商，但仍要求該公司負責人作出虛假聲明以證明其曾於該處工作。
本署於確認個案後，經由廉政公署跟進及調查，並發現該個案共涉及九名申請電業工程人員註冊的人士及一名註冊電業承辦商的負責人。涉案人士最後被控以串謀詐騙罪，分別被判處入獄三個月及社會服務令。
現提醒各註冊電業承辦商負責人及各註冊電業工程人員，作出任何形式的虛假聲明以協助其他人作為申請電業工程人員註冊的工作證明，或使用有關虛假文件用以申請註冊，均屬違法，一經定罪，可處監禁12個月及罰款。
專題5 - 審核及加簽定期測試證明書
本署於近期審核證明書之加簽申請時，發現有個別人士及承辦商在進行電力裝置定期檢測及簽發證明書時，違反以下的規定：
- 註冊電業工程人員為不符合其有權從事級別的電力裝置進行檢測及發出證明書，同時，承辦商未能即時糾正此違規行為及在該定期測試證明書上加簽；及
- 部分測試結果未能符合《電力(線路)規例工作守則》的相關規定，例如：接地故障環路阻抗超出可容許的最大數值。
本署已根據《電力條例》的規定，對有關人士及承辦商採取適當的紀律處分或檢控行動。
專題6 - 家用電氣產品的電磁場安全標準
除《電氣產品（安全）規例》另有規定外，一般而言，供應商應確保其供應的家用電氣產品須符合適用的國際IEC安全標準（或其他等同的國際標準，例如歐洲安全標準）所載列的最新規定。同時，家用電氣產品的電磁場不得發出可能對公眾構成危險的輻射。
就家用電氣產品採納電磁場標準的事宜，機電工程署已完成與業界的諮詢，就執行的時間達成共識，有關詳情載於以下圖表。
| 產品類別 | 適用國際安全標準 | 執行時間 |
| 家用電氣產品 |
EN 62233*或EN 50366 家用電器及類似器具 - 電磁場 - 評估及量度方法 |
供應商於2011年1月1日起，進口符合有關電磁場標準的電氣產品。 |
| IEC 62233# 由家庭電器及類似器具發出的電磁場的量度方法（按人體照射量訂定） |
*歐盟電磁場標準EN 62233已於2008年5月出版，並計劃於2012年12月正式取代現時的電磁場標準EN 50366 。
#根據IEC 62233的規定，有關標準並不適用於音響、影視電氣產品及資訊科技設備等電氣產品，而這類產品所產生的電磁場輻射須符合以下有關的安全標準：
- IEC 60065 ：音響、影視及類似電子器具 ﹣安全規格
- IEC 60950 ：資訊科技設備 - 安全規格

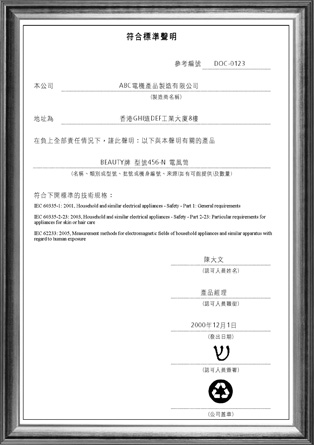

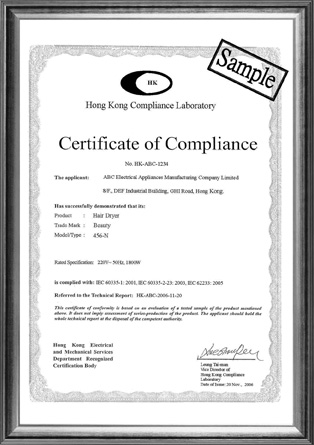

安全測試證書範本
花絮1 - 2009年度電力規例研討會暨註冊電業工程人員工作安全比賽頒獎典禮
機電工程署已連續第九年聯同「港九電器工程電業器材職工會」及「香港電器工程商會」合辦大型電力規例研討會，今年的研討會已於2009年11月27日晚假座香港理工大學賽馬會綜藝館舉行。是屆研討會的主題是「保安全節能源精明規管新紀元」 ，本署兩位工程師聯同港九電器工程電業器材職工會技術總監孫名林先生，分別講解了《強制性能源效益標籤計劃》 、如何提升對註冊電業工程人員的規管服務及如何選擇接地故障保護裝置。聽眾對各講題都很有興趣，台下的發問也十分熱烈。
今年的研討會與往年有點不同，因為當晚亦是「 2009年度註冊電業工程人員工作安全比賽」的頒獎典禮，是項比賽的主要目的是提升電業從業員的工作安全意識。比賽設有金銀銅獎各一名及優異獎七名，得獎者名單如下：
- 金獎
- 趙劍明
- 盈電工程有限公司
- 銀獎
- 樊輝強
- 中電工程有限公司
- 銅獎
- 王奕輝
- Deltahill Company Limited
- 優異獎
- 陳學正
- 信興機電工程有限公司
- 陳天民
- 保富機電工程有限公司
- 黎國新
- 保富機電工程有限公司
- 鄧志明
- 置邦物業管理有限公司
- 曾偉強
- 高衛物業管理有限公司
- 尹志昂
- 香港電燈有限公司
- 黃偉光
- 康業服務有限公司
如想重溫頒獎禮當晚盛況和分享得獎者工作安全心得，可到機電工程署網頁瀏覽。
花絮2 - 電氣產品安全研討會(2009)簡報
機電工程署的電力法例部一向致力於和電氣產品供應商進行雙向互動的溝通及不時向電業界發佈最新的法例要求。為進一步交流最新的電氣產品安全資訊，電力法例部於2009年10月8日聯同港九電器商聯會、香港電器製造業協會、港九電業總會及香港零售管理協會，假機電工程署總部演講廳，舉辦了一個電氣產品安全研討會。這是電力法例部繼2005年及2007年之後，再一次聯合業界商會，為電氣產品供應商，包括製造商、進口商、分銷商、批發商及零售商等業內人士舉辦的大型研討會。
這次研討會的內容十分豐富，除了有機電工程署工程師介紹電氣產品安全證書和強制性能源效益標籤的法例要求，以及電氣產品的事故分析外，更邀請了港九電器商聯會主席朱嘉樂博士及香港電器製造業協會榮譽會長陳國民博士，分別主講「採用新版安全標準的最新發展」及「電氣產品自願登記計劃」兩個主題，並與出席的業界人士分享推動電氣產品安全的建議及策略。同時，亦邀請得香港標準及檢定中心的李金泉博士，向業界詳細講解電磁場安全標準的最新技術要求、適用的歐洲和國際標準，以及評估家用電氣產品和類似產品附近電磁場的方法，務求令業界可以掌握更多有關電磁場安全的資訊。
得到業界的鼎力支持，當日參與研討會的供應商非常踴躍，場面十分熱鬧，可謂座無虛設。透過這些大型研討會的資訊發佈及交流，可令業界更容易掌握有關法例的最新要求，並增進機電工程署與業界的緊密聯繫及相互溝通，從而進一步提升電氣產品的安全效益和水平，創造更安全的美好家居生活。
電力安全考考你
1.
|
根據《電力（線路）規例》 ，高壓固定裝置必須每____最少進行一次檢查、測試及領取證明書。
|
| |
- 1年
- 2年
- 3年
- 5年
|
2.
|
在浴缸或花灑間____米範圍內的燈座，應用絕緣材料製造或覆蓋。
|
| |
- 1米
- 1.5米
- 2米
- 2.5米
|
3.
|
根據《電力（線路）規例工作守則》 2009年版，一般低壓電路的最低絕緣電阻值為____歐姆。
|
| |
- 0.1兆
- 0.5兆
- 1兆
- 10兆
|
4.
|
在完成定期的檢測後，註冊電業承辦商有責任備置及保存有關記錄最少____ 。
|
| |
- 1年
- 3年
- 5年
- 10年
|
5.
|
為什麼花灑式儲水式電熱水器在加熱時有水從花灑頭滴出？
|
| |
- 當水在加熱時，由於冷縮熱脹的關係，冷熱水混合掣閥的虛位增大，形成滴水。
- 水在受熱時膨脹，熱水器內壓力增加，便需要將水從花灑頭排出減壓。
- 排出水後便可以騰出空間給水在熱水器內循環，以達致溫度均勻。
- 用戶屋內的水壓過大，需要安裝減壓器，減低熱水器內的水壓至冷熱水混合掣可承受的壓力為止。
|
(答案： 1A, 2D, 3C, 4C 及 5B)
