編者的話

《電力快訊》已出版到第 31 期了，十分感謝大家一直以來的支持。今期的《電力快訊》內容非當豐富，由近來機電工程署電視廣告中活潑生動的電氣產品卡通人物為大家一一介紹。專題是有關《電力條例》的新版表格及可再生能源發電系統裝置的檢查和測試，而簡訊則涵蓋給註冊電業承辦商和註冊電業工程人員的溫馨提示、 13 安培拖板的特定安全規格、電熱水器安全須知、電力分站／開關房的管理、《有關在供電電纜附近工作的實務守則》 2018 年版、強制性能源效益標籤計劃第三階段，以及「智識揀」 LED 燈—自願性能源效益標籤計劃等。此外，今期還有讓讀者動動腦筋的「電力安全考考你」環節，希望可增添趣味之餘，亦能增進大家的電力安全知識。

專 題

專題 1 - 有關《電力條例》的新版表格

繼上期「電力快訊—號外」刋登有關《電力條例》及其附屬規例的新版表格（例如表格 WR1 、 WR2 等）已更新為可以電子方式填寫的版本，並已於 2019 年 4 月起供公眾使用。我們在今期快訊再次提醒各位相關表格（表格 WR2 除外）的新舊版本同時適用，但就表格 WR2 而言，從 2019 年 7 月起，機電工程署（機電署）只會接受和加簽新版定期測試證明書（即新版表格 WR2 ）。為配合上網電價計劃推出後的需要，新版表格 WR2 的新增要求之一，是電力裝置擁有人須指明其固定電力裝置的定期測試是否包括相關的可再生能源發電設施（例如太陽能光伏系統裝置）。

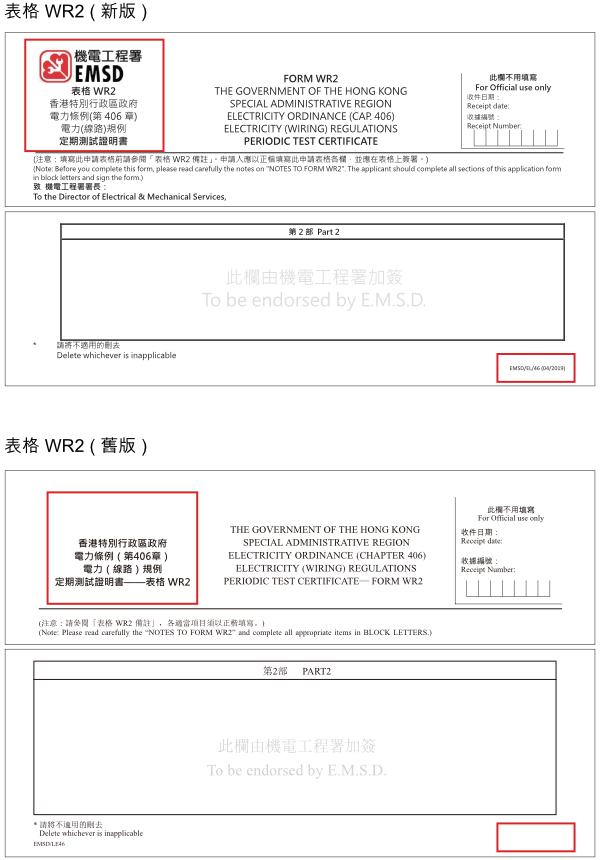

所有新表格的左上方均新增了機電署標誌，而右下方則印有修訂編號 (4/2019) ，以作識別（有關新舊表格的不同之處，請參閱下圖樣本）。

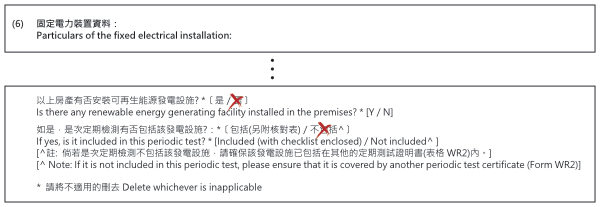

為使電力裝置擁有人／註冊電業承辦商在法例的指定時間內為固定電力裝置的相關可再生能源發電設施進行定期檢查，以確保電力安全，新版表格 WR2 已於第 3 部分新增有關項目以作提示。電力裝置擁有人須指明其處所有否安裝可再生能源發電設施，以及有關定期測試是否包括該發電設施。如該處所已安裝可再生能源發電設施，則電力裝置擁有人須為其固定電力裝置（連同相關的可再生能源發電設施）安排定期檢查、測試及領取證明書。電力裝置擁有人所聘用的註冊電業承辦商須進行有關定期測試，並把表格 WR2 及所有相關測試結果（例如測試資料及核對表）提交機電署加簽。下圖為表格 WR2 範例，顯示如何填寫有關可再生能源發電設施的部分。

新表格已由 2019 年 4 月起供公眾使用。請注意，從 2019 年 7 月起，機電署只會接受和加簽新版定期測試證明書（即新版表格 WR2 ）。

新表格可於下列網站／地點索取：

• 機電署網站： www.emsd.gov.hk （電力安全 → 申請辦法 → 公共表格）；
• 政府表格網站： www.info.gov.hk/forms；或
• 香港九龍啟成街 3 號地下機電工程署註冊及許可證辦事處。

專 題

專題 2 - 可再生能源發電系統裝置的檢查和測試

兩家電力公司已根據與政府簽訂的新《管制計劃協議》引入上網電價計劃，以鼓勵分布式可再生能源的發展。為了就如何檢查和測試可再生能源發電系統裝置提供技術指引，機電署與業界合作，編製「檢查和測試可再生能源發電系統裝置核對表」（核對表）。核對表適用於 (i) 新安裝的可再生能源發電系統裝置的檢查和測試；以及 (ii) 可再生能源發電系統裝置的定期檢查和測試。一如《電力（線路）規例工作守則》守則 22D 下的核對表，該核對表連同所記錄的測試資料，一般可獲接受為有關《電力條例》的正式記錄。

該核對表可於機電署網站下載。

簡 訊

簡訊 1 - 提醒註冊電業工程人員盡早完成持續進修課程

為提升註冊電業工程人員的水平，「註冊電業工程人員持續進修計劃」已由 2012 年 1 月 1 日起納入註冊續期條件內。按照該計劃，所有註冊電業工程人員在遞交註冊續期申請前，均須完成兩個單元的培訓，包括單元（一）法例及安全規定及單元（二）技術知識。

機電署建議，為符合註冊電業工程人員的註冊續期條件，註冊電業工程人員應盡早完成所需的持續進修訓練。

有關該計劃的詳情，請瀏覽機電工程署網站。

簡 訊

簡訊 2 - 提醒註冊電業承辦商及註冊電業工程人員準時為其註冊續期

簡 訊

簡訊 3 - 13 安培拖板的特定安全規格

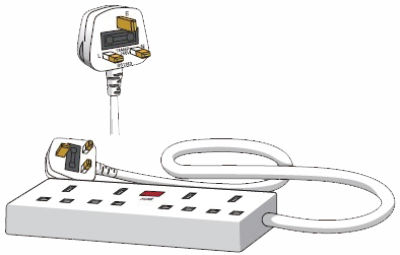

安培拖板（圖一）是大部份家庭都會擁有的電氣產品，供應商在香港售賣的 13 安培拖板要符合適用的特定安全規格，以符合《電氣產品（安全）規例》的要求。

13 安培拖板的特定安全規格可以分開三個部份（插頭、軟電線和插座）來說明，以下列出相關要求的一些要點，供應商在售賣 13 安培拖板前應向產品製造商確定該型號拖板是否符合《電氣產品（安全）規例》列明的特定安全規格。

插頭：

額定值為 13 安培、具有熔斷器，按 BS1363/A 第 1 部設計和製造的三方腳插頭。

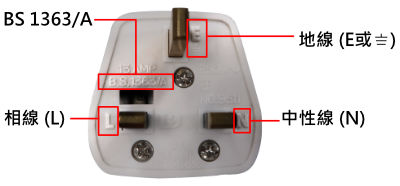

• 標明該插頭所符合的 BS 號碼 (BS1363/A) （圖二）；
• 按照 BS1363/A 第 1 部標明其額定電流值（以安培計）、插腳識別標誌（相線 (L) 、中性線 (N) 及地線 (E 或 ⏚) ）（圖二）；及

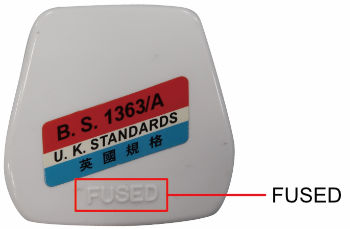

• 按照 BS1363/A 第 1 部標明 "FUSED" 或 "FUSE" 字樣或相等符號 (⏛) （圖三），連同熔斷連桿所符合的標準及熔斷連桿的額定電流值（以安培計）。

軟電線：

• 一條三線芯軟電線，而軟電線導體最小橫截面面積須 1.25 平方毫米。
• 在標記和標貼方面，導體的標稱橫截面面積，以及軟電線所符合的有關標準，須在軟電線的外包套上每隔一段適當距離予以標明。

插座：

• 按 BS1363/A 第 2 部設計和製造的 13 安培插座。
• 拖板的每個插座在設計上須只能容納一種插頭。
• "FUSED" 或 "FUSE" 字樣或相等符號 (⏛) 連同分別有關軟電線的最小橫截面面積的資料，均須在拖板的插座部分的外表面標明。
• 所有插座須獲提供藉插入接地插腳而自動操作的安全活門。

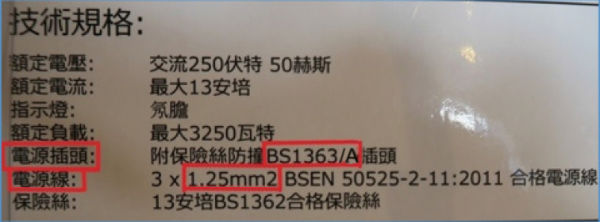

市民在選購 13 安培拖板時，可查看包裝上的說明（圖四），例如標明符合英國標準（ BS1363/A ）以及軟電線線芯的截面面積不少於 1.25 平方毫米等。

簡 訊

簡訊 4 - 電熱水器安全須知

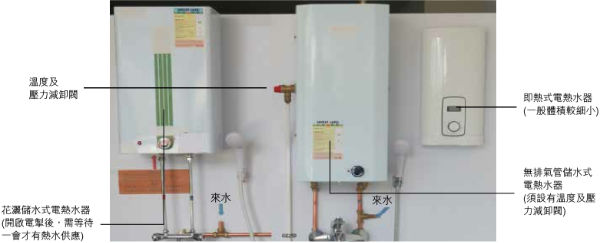

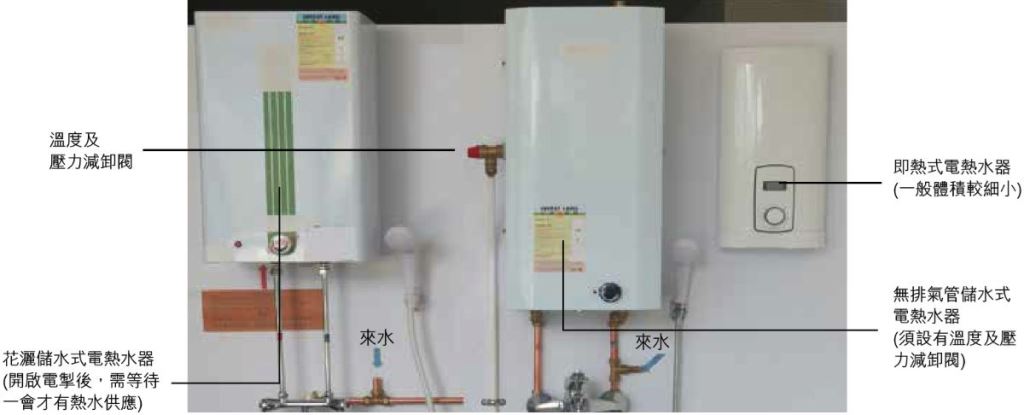

市面上供家庭使用的電熱水器主要有即熱式、花灑儲水式和無排氣管儲水式（又稱高壓型）電熱水器（圖五）。這些電熱水器雖然已有適當的保護裝置，但過往亦偶然發生涉及電熱水器的事故。調查結果顯示，有關事故的肇因主要是安裝不當及缺乏維修。

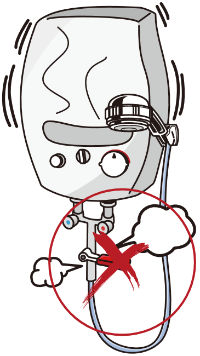

花灑儲水式電熱水器的設計是當使用時，儲水缸內的水受熱後會輕微膨脹，缸內的壓力便可透過花灑頭排出。但如在出水喉管加裝開關掣（見圖六），儲水缸內的壓力便無從釋放，再加上過熱斷路器若未能及時截斷電源，當儲水缸無法承受不斷增加的壓力時，便有機會出現爆裂情況，造成危險。

安裝喉管時，切勿把花灑儲水式電熱水器的出水喉管接駁至洗手盆或浴缸（見圖七），以免出水喉管被阻塞而令熱水器壓力過高，導致意外。另外，花灑儲水式電熱水器所用的出水混合掣並非一般的水掣，儲水缸加熱產生的壓力可以經混合掣再透過花灑頭排出，所以必須選用合適的混合掣。

除此之外，現時市面上所售的設有開關掣的花灑頭（見圖八），絕不適合安裝於花灑儲水式電熱水器上，因為開關掣會使電熱水器的壓力不能透過花灑頭排出，有機會造成壓力過大而發生爆炸。

在新安裝電熱水器時，固定電力裝置及水管必須分別由註冊電業承辦商及水務署所要求的指定人士^# 進行安裝。註冊電業工程人員安裝電熱水器的固定電力裝置時，須確保電熱水器有效接地，並須檢查電熱水器（包括恆溫器）是否操作正常。

當維修電熱水器時，工程人員應按原廠指引修理，並特別留意熱水器的電力裝置及喉管是否安裝妥當，以及恆溫器是否操作正常。若有需要，應向有關的代理商或製造商查詢。若發現熱水器的出水喉管安裝不當或接駁的花灑頭款式不正確，應通知用戶立即作出糾正，以免釀成意外。

若對電氣產品安全有任何疑問，請致電 1823 或電郵查詢。

簡 訊

簡訊 5 - 電力分站／開關房的管理

根據《電力（線路）規例》，電力分站或開關房（或稱電掣房）的擁有人與負責人，須確保防止未經許可的人進入其電力分站或開關房。因此，任何人如獲得開關房的擁有人或負責人許可，便可進入。然而，只有註冊電業工程人員或在註冊電業工程人員監督下的人，才可進行電力工作。

由於「打掣」並不是電力工作，所以不一定要由註冊電業工程人員進行。不過，假如電力裝置發生故障，擁有人便須僱用註冊電業承辦商及註冊電業工程人員檢查和妥為維修有關裝置。

根據《電力（線路）規例工作守則》第 4F(4) 條的規定，電力分站／開關房除了放置用以操作及維修開關的設備外，不得作貯存用途。

此外，根據《電力（線路）規例工作守則》第 17A(1) 及 17A(2) 條的規定，電力分站／開關房門外須有警告性告示。

簡 訊

簡訊 6 - 《有關在供電電纜附近工作的實務守則》 2018 年版（下稱「實務守則」）已由 2018 年 12 月 29 日起生效，並取代所有舊版本

為方便業界清楚了解新實務守則的內容和更有效地使用實務守則，本署製備了一系列新的宣傳單張及參考文件，當中包括：

• 宣傳單張（圖九、十、十一）：

  以連環圖形式說明在供電電纜附近工作時應採取的合理步驟和合理措施；

圖 九                 圖 十                 圖 十 一

• 地下電纜探測報告範本（可填寫版）：

  劃一地下電纜探測報告的格式，方便業界填寫和儲存相關報告；以及

• 防水宣傳標貼（圖十二）：

  採用二維碼技術讓業界更容易下載有關在供電電纜附近工作的最新資料（例如地下電纜探測報告範本、宣傳單張、實務守則等）。

上述宣傳單張及參考文件可於機電署網站免費下載。

簡 訊

簡 訊

簡訊 8 - 「智識揀」 LED 燈—自願性能源效益標籤計劃

我們經常聽到 LED 照明，但我們對它的認識有多少呢？ LED 照明代表利用「發光二極管」為發光體，以下是幾項 LED 燈的要點：

亮度： LED 照明以「流明」，而不是以「瓦特」為衡量單位。 LED 燈膽每 1 瓦特可輸出約 100 流明，以下對應表可作參考。

• 壽命：

  以壽命為 15,000 小時的 LED 燈膽作為例子，如果每天燃點 6 小時，該 LED 燈膽可使用長達 7 年，較一般慳電膽長壽約一倍，更較鎢絲燈膽長壽越十倍。

• 調光：

  部分 LED 燈具可以提供調光功能，而調光方法包括脈波寬度調變（ PWM ）或恆流減少（ CCR ）技術。

• 色溫：

  按光線具有不同色溫（ K-Kelvin ），以 K 為單位。

• 能效：

  與傳統白熾燈及緊凑型熒光燈泡（即慳電膽）相比，能效比白熾燈高接近十倍，亦比慳電膽高接近一倍。
